MapReduce经典设计，给了我们哪些架构启示？（第85讲，超长文）

《架构师之路：架构设计中的100个知识点》

85.MapReduce架构启示

第一部分：MapReduce究竟解决什么问题。

很多时候，定义清楚问题比解决问题更难。

什么是MapReduce？

它不是一个产品，而是一种解决问题的思路，它有多个工程实现，Google在论文中也给出了它自己的工程架构实现。

MapReduce这个编程模型解决什么问题？

能够用分治法解决的问题，例如：

1. 网页抓取；

2. 日志处理；

3. 索引倒排；

4. 查询请求汇总；

5…

画外音：现实中有许多基于分治的应用需求。

为什么是Google，发明了这个模型？

Google网页抓取，分析，倒排的多个应用场景，当时的技术体系，解决不了Google大数据量高并发量的需求，Google被迫进行技术创新，思考出了这个模型。

画外音：谁痛谁想办法。

为什么MapReduce对“能够用分治法解决的问题”特别有效？

分治法，是将一个大规模的问题，分解成多个小规模的问题(分)，多个小规模问题解决，再统筹小问题的解(合)，就能够解决大规模的问题。

Google MapReduce为什么能够成功？

Google为了方便用户使用系统，提供给了用户很少的接口，去解决复杂的问题。 1. Map函数接口：处理一个基于key/value(后简称kv)的成对(pair)数据集合，同时也输出基于kv的数据集合； 2. Reduce函数接口：用来合并Map输出的kv数据集合；

画外音：MapReduce系统架构，能在大规模普通PC集群上实现并行处理，和GFS等典型的互联网架构类似。

用户仅仅关注少量接口，不用关心并行、容错、数据分布、负载均衡等细节，又能够解决很多实际的问题，还有这等好事！

能不能举一个例子，说明下MapReduce的Map函数与Reduce函数是如何解决实际问题的？

举例：假设要统计大量文档中单词出现的个数。

Map

输入KV：pair(文档名称，文档内容)

输出KV：pair(单词，1)

画外音：一个单词出现一次，就输出一个1。

Reduce

输入KV：pair(单词，1)

输入KV：pair(单词，总计数)

以下是一段伪代码：Map(list<pair(

foreach(pair in list)

foreach(word in doc_content)

echo pair($word, 1); // 输出list<k,v>

}

画外音：如果有多个Map进程，输入可以是一个pair，不是一个list。

Reduce(list<pair(

map<string,int> result;

foreach(pair in list)

result[word] += count;

foreach($keyin result)

echo pair(key, result[key]); // 输出list<k,v>

}

画外音：即使有多个Reduce进程，输入也是list<pair>，因为它的输入是Map的输出。

最早在单机的体系下计算，输入数据量巨大的时候，处理很慢。如何能够在短时间内完成处理，很容易想到的思路是，将这些计算分布在成百上千的主机上，但此时，会遇到各种复杂的问题，例如：

1. 并行计算

2. 数据分发

3. 错误处理

4. 集群通讯

5…

这些综合到一起，就成为了一个困难的问题，这也是Google MapReduce工程架构要解决的问题。

第二部分：MapReduce的核心优化思路。

为了解决上述场景遇到的各种复杂问题，MapReduce的核心优化思路是：

1. 并行；

2. 先分再合；

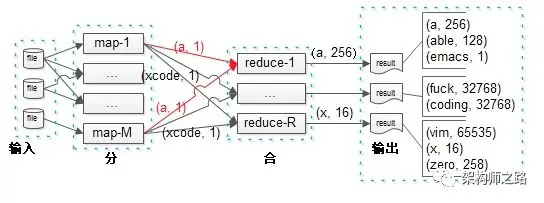

下图简述了MR计算“词频统计”的过程。


从左到右四个部分，分别是：

1. 输入文件；

2. 分：M个并行的map计算实例；

3. 合：R个并行的reduce计算实例；

4. 输出结果；

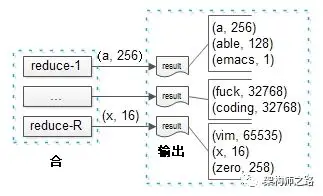

先看最后一步，reduce输出最终结果。


可以看到，R个reduce实例并发进行处理，直接输出最后的计数结果。

实例1输出：(a, 256)(able, 128)(emacs, 1)

实例2输出：(f*ck, 32768) (coding, 65535)

实例3输出：(vim,65535)(x, 16)(zero, 258)

画外音：这就是总结果，可以看到vim比emacs受欢迎很多。

需要理解的是，由于这是业务计算的最终结果，一个单词的计数不会出现在两个实例里。即：如果(a, 256)出现在了实例1的输出里，就一定不会出现在其他实例的输出里。

画外音：否则的话，还需要合并，就不是最终结果了。

再看中间步骤，map到reduce的过程。


可以看到，M个map实例的输出，会作为R个reduce实例的输入。

潜在问题一：每个map都有可能输出(a, 1)，而最终结果(a, 256)必须由一个reduce输出，那如何保证每个map输出的同一个key，落到同一个reduce上去呢？

这就是“分区函数”的作用。

什么是分区函数？

分区函数，是使用MapReduce的用户需要实现的，决定map输出的每一个key应当落到哪个reduce上的函数。

画外音：如果用户没有实现，会使用默认分区函数。

以词频统计的应用为例，分区函数可能是：

(1) 以[a-g]开头的key落到第一个reduce实例；

(2) 以[h-n]开头的key落到第二个reduce实例；

(3) 以[o-z]开头的key落到第三个reduce实例；

画外音：有点像数据库水平切分的“范围法”。

分区函数实现要点是什么？

为了保证每一个reduce实例都能够差不多时间结束工作任务，分区函数的实现要点是：尽量负载均衡。

画外音：即数据均匀分摊。

上述词频统计的分区函数，就不是负载均衡的，有些reduce实例处理的单词多，有些reduce处理的单词少，这样就可能出现，所有reduce实例都处理结束，最后等待一个长尾reduce的情况。

对于词频统计，负载更为均衡的分区函数为：

hash(key) % 3

画外音：有点像数据库水平切分的“哈希法”。

潜在问题二：每个map都有可能输出多个(a, 1)，这样无形中增大了网络带宽资源，以及reduce的计算资源，有没有办法进行优化呢？

这就是“合并函数”的作用。

什么是合并函数？

有时，map产生的中间key的重复数据比重很大，可以提供给用户一个自定义函数，在一个map实例完成工作后，本地就做一次合并，这样网络传输与reduce计算资源都能节省很多。

合并函数在每个map任务结束前都会执行一次，一般来说，合并函数与reduce函数是一样的，区别是：

1. 合并函数执行map实例本地数据合并；

2. reduce函数执行最终的合并，会收集多个map实例的数据；

对于词频统计应用，合并函数可以将：

一个map实例的多个(a, 1)合并成一个(a, $count)输出。

最后看第一个个步骤，输入文件到map的过程。


潜在问题三：如何确定文件到map的输入呢？

随意即可，只要负载均衡，均匀切分输入文件大小就行，不用管分到哪个map实例。

画外音：无论分到那个map都能正确处理。

结论，Google MapReduce实施了一系列的优化：

1. 分区函数：保证不同map输出的相同key，落到同一个reduce里；

2. 合并函数：在map结束时，对相同key的多个输出做本地合并，节省总体资源；

3. 输入文件到map如何切分：随意，切分均匀就行；

第三部分：MapReduce的工程架构实践。

上述优化后的执行流程，Google MapReduce通过怎样的工程架构实现的呢？

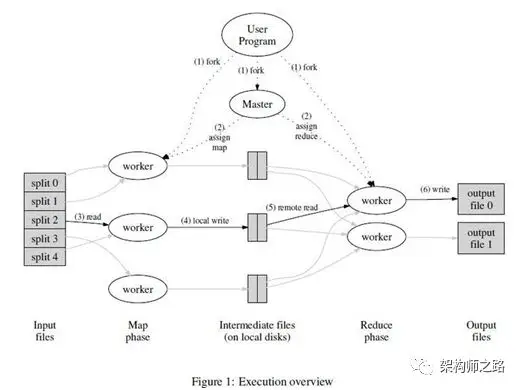

先看下总体架构图，有个直观的印象。

用户使用GoogleMR系统，必须输入的是什么？

1. 输入数据，必选

画外音：否则系统处理啥。

2. map函数，必选

3. reduce函数，必选

画外音：分治法，分与合的业务逻辑。

4. 分区函数，必选

画外音：保证同一个key，在合并阶段，必须落到同一个reduce上，系统提供默认hash(key)法。

5. 合并函数，可选

画外音：看用户是否需要在map结束阶段进行优化。

用户提供各个输入后，GoogleMR的执行流程是什么？

画外音：不妨假设，用户设置了M个map节点，R个reduce节点；例如：M=500，R=200。

(1) 在集群中创建大量可执行实例副本(fork)；

(2) 这些副本中有一个master，其他均为worker，任务的分配由master完成， M个map实例和R个reduce实例由worker完成；

(3) 将输入数据分成M份，然后被分配到map任务的worker，从其中一份读取输入数据，执行用户的map函数处理，并在本地内存生成临时数据；

(4) 本地内存临时数据，通过分区函数，被分成R份，周期性的写到本地磁盘，由master调度，传给被分配到reduce任务的worker；

(5) 负责reduce任务的worker，从远程读取多个map输出的数据，执行用户的reduce函数处理，处理结果写入输出文件；

画外音：可能对key要进行外部排序。

(6) 所有map和reduce的worker都结束工作后，master唤醒用户程序，MapReduce调用返回，结果被输出到了R个文件中。

GoogleMR系统里的master和worker是啥？

(1) master：单点master会存储一些元数据，监控所有map与reduce的状态，记录哪个数据要给哪个map，哪个数据要给哪个reduce，掌控全局视野，做中控；

画外音：是不是和GFS的master非常像？

(2) worker：多个worker进行业务逻辑处理，具体一个worker是用来执行map还是reduce，是由master调度的；

画外音：是不是和工作线程池非常像？这里的worker是分布在多台机器上的而已。

master的高可用是如何保证的？

一个简单的方法是，将元数据固化到磁盘上，用一个shadow-master来做高可用。

画外音：GFS不就是这么干的么？

然而现实情况是：没有将元数据固化到磁盘上，元数据被存放在master的内存里用以提高工作效率，当master挂掉后，通知用户“任务执行失败”，让其选择重新执行。

画外音：

(1) 单点master，掌控全局视野，能让系统的复杂性降低非常多；

(2) master挂掉的概率很小；

(3) 不做高可用，能让系统的复杂性降低非常多；

worker的高可用是如何保证的？

master会周期性的ping每个worker，如果超时未返回，master会把对应的worker置为无效，把这个worker的工作任务重新执行：

1. 如果重新执行的是reduce任务，不需要有额外的通知；

2. 如果重新执行的是map任务，需要通知执行reduce的worker节点，输入数据换了一个worker；

随时都可能有map或者reduce挂掉，任务完成前重新被执行，会不会影响MR的最终结果？

在用户输入不变的情况下，MR的输出一定是不变的，这就要求MR系统必须具备幂等性：

1. 对相同的输入，不管哪个负责map的worker执行的结果，一定是不变的，产出的R个本地输出文件内容也一定是不变的；

2. 对于M个map，每个map输出的R个本地文件，只要这些输入不变，对应接收这些数据的reduce的worker执行结果，一定是不变的，输出文件内容也一定是不变的；

长尾效应怎么解决？

一个MR执行时间的最大短板，往往是“长尾worker”。

导致“长尾worker”的原因有很多：

(1) 用户的分区函数设计得不合理，导致某些reduce负载不均，要处理大量的数据；

画外音：

最坏的情况，所有数据最终都落到一个reduce上，分布式并行处理，转变为了单机串行处理；

所以，分区函数的负载均衡性，是用户需要考虑的。

(2) 因为系统的原因，worker所在的机器磁盘坏了，CPU有问题，也可能导致任务执行很慢；

GoogleMR有一个“备用worker”的机制，当某些worker的执行时间超出预期时，会启动另一个worker执行相同的任务，以尝试解决长尾效应。

总结

Google MapReduce架构，体现了很多经典架构实践：

1. 单点master简化系统复杂度；

2. 单点master不高可用，简化系统复杂度；

3. master对worker的监控以及重启，保证worker高可用；

4. 幂等性，保证结果的正确性；

5. 多个worker执行同一个任务优化长尾问题；

参考：《GFS架构启示（第84讲）》

知其然，知其所以然。

思路比结论更重要。
