TimesCLIP | CLIP助力时间序列预测，大道至简，提升明显

论文标题：Teaching Time Series to See and Speak: Forecasting with Aligned Visual and Textual Perspectives

作者：Sixun Dong（董思勋），Wei Fan（范玮），Teresa Wu，Yanjie Fu（傅衍杰）

关键词：多模态对比学习，时间序列预测，CLIP，

机构：亚利桑那州立大学 (Arizona State University)，牛津大学（Oxford）

论文链接：https://arxiv.org/abs/2506.24124

代码： • Github：https://github.com/Ironieser/TimesCLIP • 项目主页：https://project.ironieser.cc/timesclip

点击文末阅读原文跳转本文arXiv链接

Overview

现有的通用时间序列预测的工作尽管取得了优异性能，然而而这些方法大多依赖于单一模态输入，即时序数据的数值，忽略了人感知时序数据是通过视觉模式，如基于波形图（折线图），例如股票投资。本文将分享我们对于时序预测的另一个视角：如何让模型折线图的角度理解时序数据和预测时序数据？。据作者所知，该工作是第一个把图文多模态对比学习的思想用在时序数据预测，方法及其简单，但是极其有效。

TL；DR：CLIP is ALL you NEED，把精心搜参得到的Transformer Layer换成CLIP-Text，将直接在16个短期时序预测数据集上SoTA，再使用我们提出的多模态框架（Follow CLIP，CoCa[1]），性能再得到进一步的提升，我们推测是因为CLIP-Text align多模态空间，可以很好的捕捉了时序数据中的数值Pattern和Visual Pattern。

1. 核心动机

现有的基于Transformer的时间序列预测模型有两个显著的缺点：

（1）精心搜参导致模型无法Scale Up：有很多的Transformer-based model 通过大量的搜索模型的参数，得到了不错的性能，但这样的模型完全无法Scale Up 模型参数量，这也完全破坏了Transformer的灵魂特性，无需改动模型，直接follow之前的模型结构就可遵循Scaling Law， 实现轻易scale up，如ViT-S，ViT-B，ViT-L。

（2）单一模态：现有的时序预测完全依赖于数值输入，实际上，专业人士（如炒股, 脑电图，心电图等）是依靠走势（visual pattern）来预测未来的变化。

对此，我们对应提出了两个解决方案：

1）找一个合适的Pretrain model作为Backbone，然后完全不动模型结构 => CLIP is ALL you NEED

2）探索如何将视觉先验应用在时序预测 => Mutlimodal Contrastive Learning is ALL you NEED

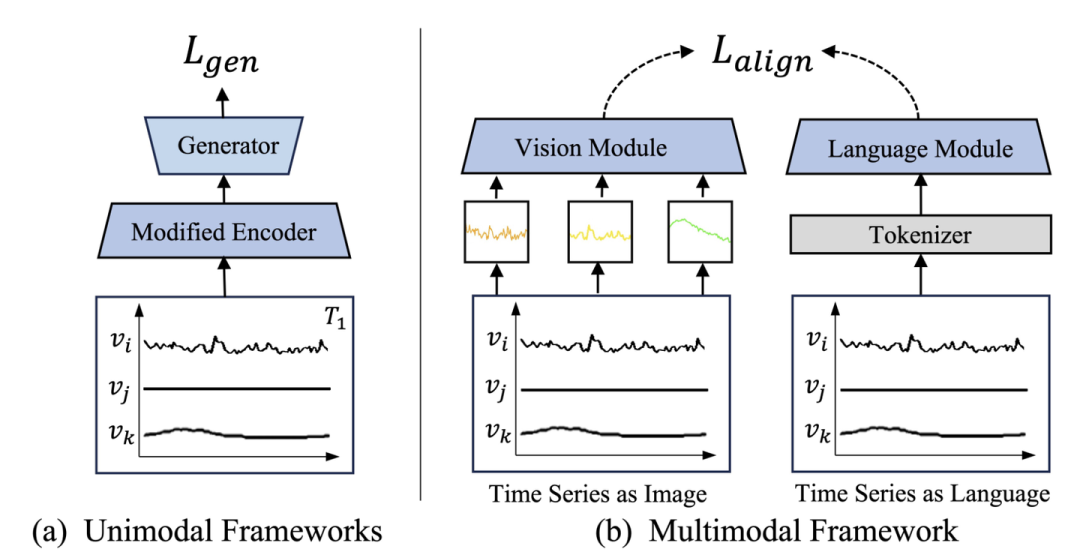

Figure 1-时间序列中的视觉模式

Figure 1-基于多模态对比学习的时序预测

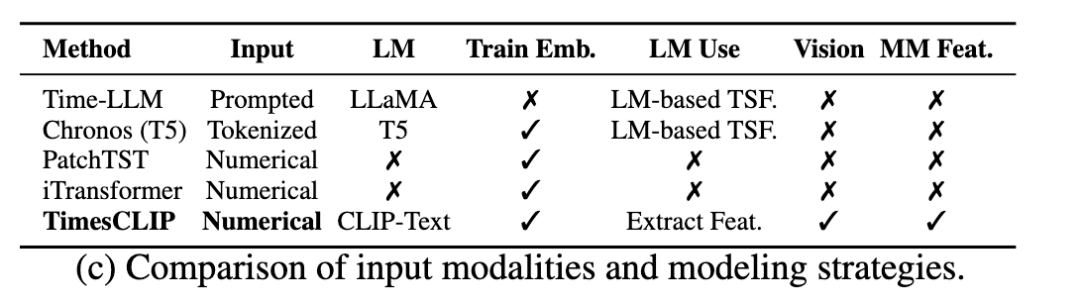

Figure 2 — 专业人士依赖的视觉模式预测

Figure 2 — 之前的方法多依靠单一模态

2. 提出的模型 TimesCLIP

正如前文的motivation，我们尝试使用不同的模型（CLIP，BERT，GPT-2， T5） 作为backbone，同样尝试将多模态对比学习的框架应用到时间序列预测。

实验结果极其惊人：

1） 仅仅把CLIP-Text 作为backbone，替换iTranformer或者PatchTST的Encoder，即各种魔改的transformer layer，就可以实现更好的性能。

2） 此外，我们也参考CoCa的框架（2022年的工作，好像仍是ImageNet的SoTA），将应用于图文对比学习的框架应用到时序预测，效果也极其显著。

不过仍然后两个缺点需要解决：

• 多变量预测：对于变量之间有依赖关系的；单变量预测：对于变量内的依赖极强的。然而iTransformer 只关注到了变量间，而PatchTST又仅关注了变量内

• 如何更好的把time series 转成图片？ 数值的折线图（波形图）？ 频谱图？

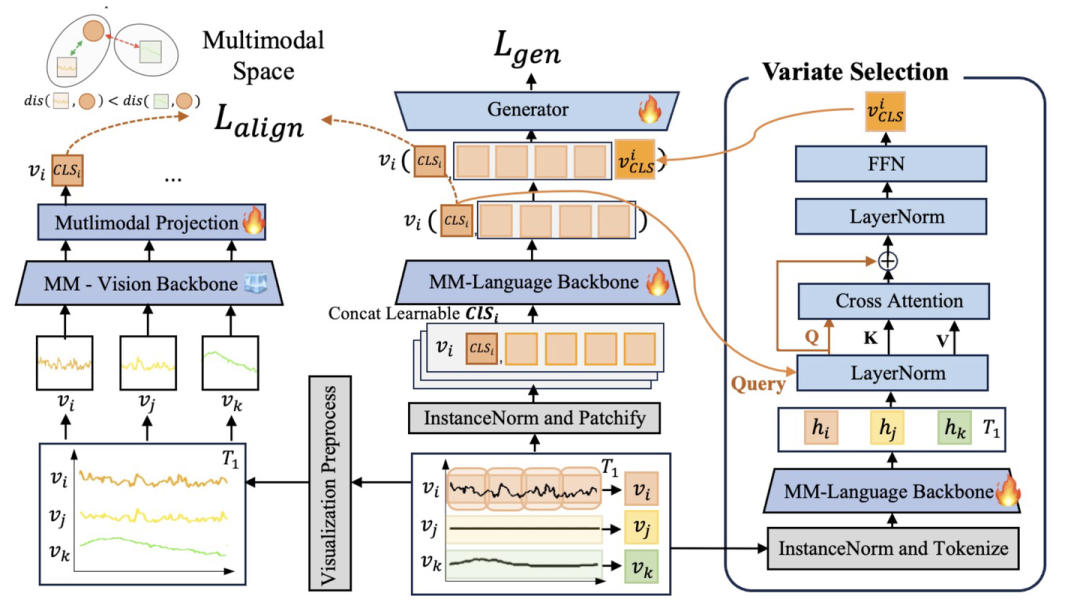

Figure 3 — TimesCLIP框架

Figure 3 — TimesCLIP框架

对此，我们提出了两个方案：

1） 对于变量内和变量间： 我们认为变量内比变量间重要，因此主干网络为PatchTST-style，而变量间关系也需要，因此设计了变量选择模块（Variate Selection），引入了可以学到变量特征的[CLS]token（类别标签），通过视觉和语言的对比学习进行约束，进而从变量间找到相关变量，来作为补充的变量间信息（协变量），指导最终预测。

2）经验很容易得知，现有的视觉模型训练数据来自互联网，是显然无法处理频谱图的，而折线图则有大量的训练数据，（如英语考试看图写作文），并且GPT这样的LLM显然能看懂折线图，因此我们直接把数值转为折线图。更进一步，由于不同变量之间的数值差异比较大，我们设计了三个策略来提升折线图的可视化效果

• 使用了Max-Min Normlize来调整分别调整每一个变量，让其具有合理的数值范围，并通过在windows内的局部Normlize以缓解异常值的影响。
• 每一个变量单独的可视化在一个224 x 224的图片中，以保留充足的时序数据的细节变化。存储时多个小图拼成一张大图以节省IO时间和存储空间。
• 更重要，我们通过对于每一个变量使用不同的颜色绘制，保证了即使不同变量可能在某个时间段具有类似的Shape，视觉编码器也能通过颜色区分这些是来自不同的变量。

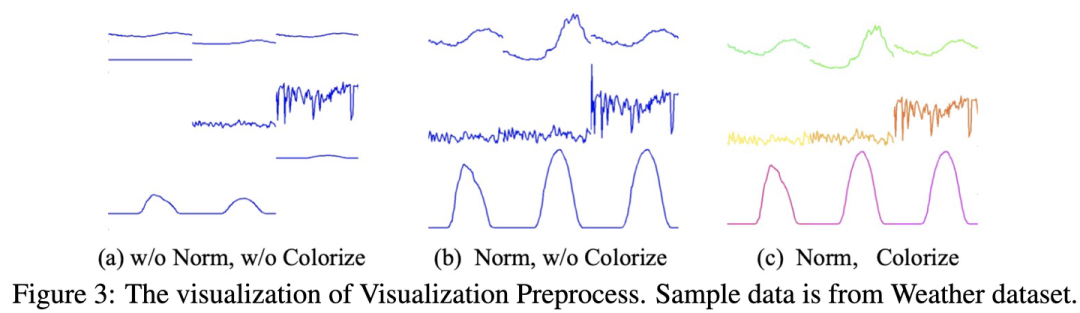

Figure 4 — 时序数据可视化

Figure 4 — 时序数据可视化

3. 重要的实验结论

3.1 短期时序预测 （short-term forecasting）

实验结果表明：完全不需要改动任何模型结构和训练参数，就可以广泛的适用于22个数据集，尤其是对于短期时序预测的性能及其Rubust（评估了16个short term forecasting的数据集），另外我们的方法也比Time-VLM[3]有显著更好的性能（ICML 2025），实验结果进一步表明，单独的CLIP-Text就已经比Time-VLM在M4上的具有更好的性能。

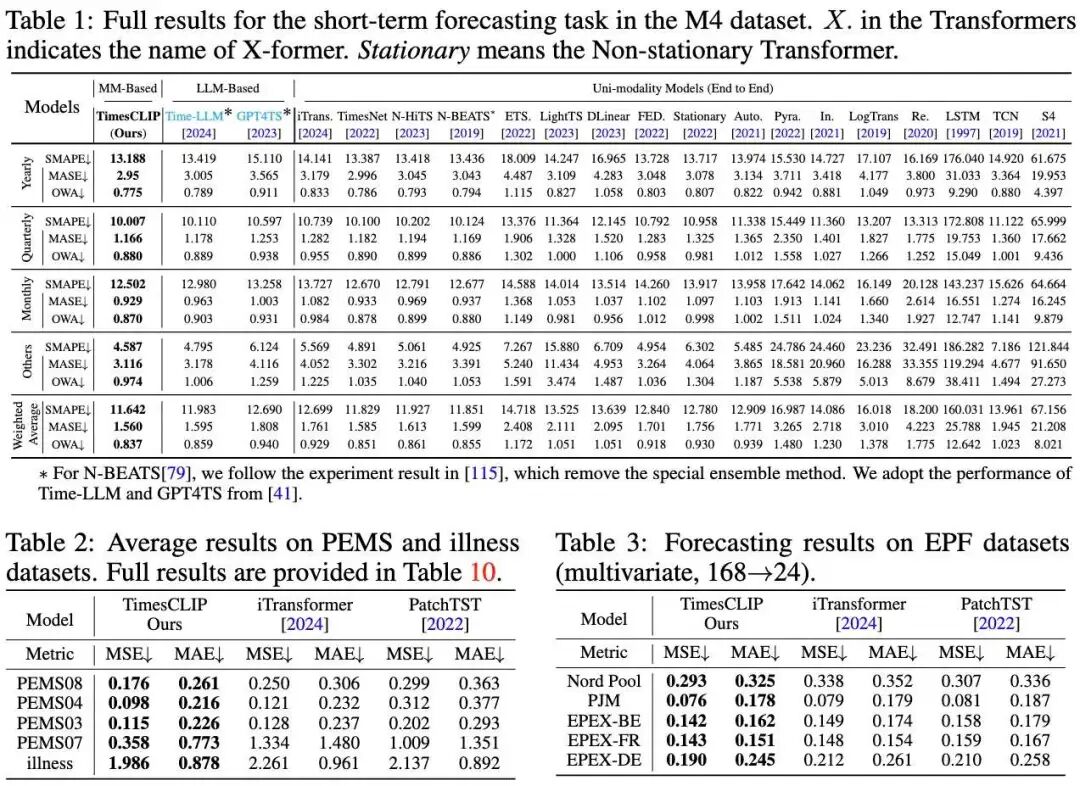

Figure5 - 短期预测实验结果

Figure5 - 短期预测实验结果

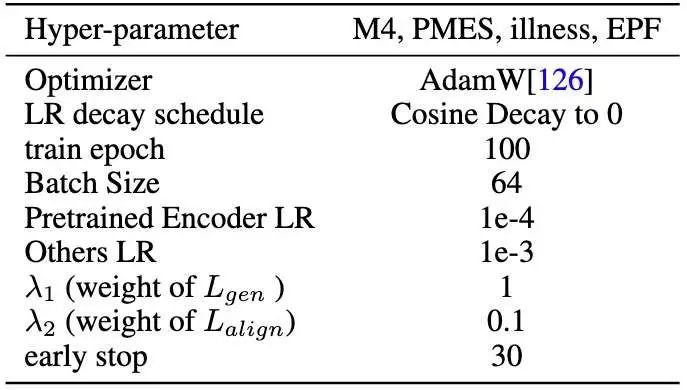

Figure6 - 超参数设置

Figure6 - 超参数设置

3.2 长期时序预测 （long-term forecasting）

TimesCLIP在6个数据集 （Exchange，Traffic，Weather，ETTm1，ETTm2，Solar Energy），取得了不错的性能

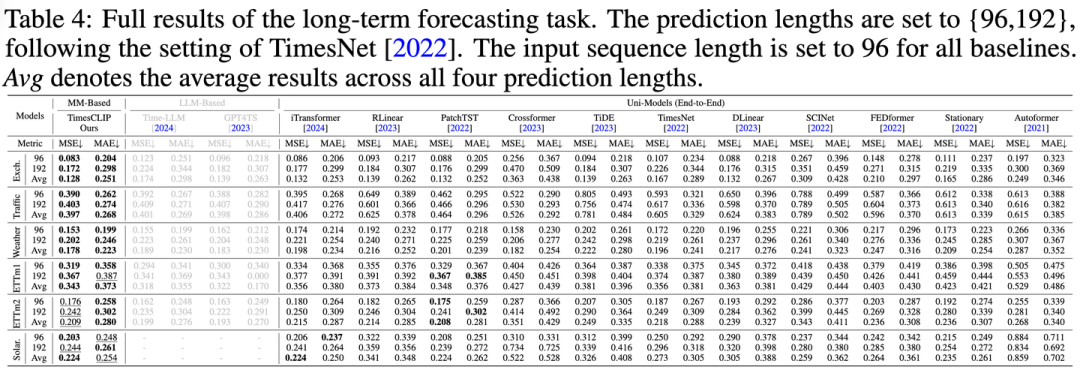

Figure 7 - 长期预测实验结果

Figure 7 - 长期预测实验结果

注：我们有意移除了所有的96 -> 336,720 的实验结果，尽管我们在这样的setting上性能优势更明显。Follow Dr. Christoph Bergmeir在 talk "Fundamental limitations of foundational forecasting models: The need for multimodality and rigorous evaluation"[2] 中的观点，我们认为这样的实验设置没有任何意义。

例如：用16小时的数据预测未来5天的天气，用过去4天的交通预测未来30天，完全没有任何意义，并且方差均值都要大于0.5了，这可是归一化后的预测， 这样的结果也显然不具有对实际场景的指导意义。

作者吐槽：对于这个long-term forecasting任务的槽点很多，竟有工作在96预测2160。

3.3 消融试验

我们做了大量的实验，通过充分的排列组合来验证 1） 给变量不同的颜色 2） 变量选择模块（获取变量间的关系） 3） 多模态对比学习。另外也通过排列组合的验证不同的Vision Backbone和Language Backbone对于性能的影响，其中有意思的结果是ViT是比CLIP-ViT会有更好的效果，我们推测是目前domain差异大，视觉模型只是用来提取Pattern了，是否Pre-aligned with language model可能不那么重要，不过CLIP-Text作为预训练的骨干网络真的好用！我们推测可能其Feature Space是对齐到多模态空间的，同时具有了language 的特性和vision的特性。 另外实验也表明纯Vision在目前的setting上不work，这应该也是经验上很容易知道的。不过令人诧异的是，GPT-2也效果不好，或许一定程度align 了"Are Language Models Actually Useful for Time Series Forecasting? " 这个paper的观点。简单的LM可能对于时序预测不太有效， 然而T5又表现尚可，难道是因为参数量？ （作者注：T5是时序序列预测基础模型Chronus[4]所采用的骨干网络）这个工作只是想探索多模态，对这样的深入分析就留在未来了。

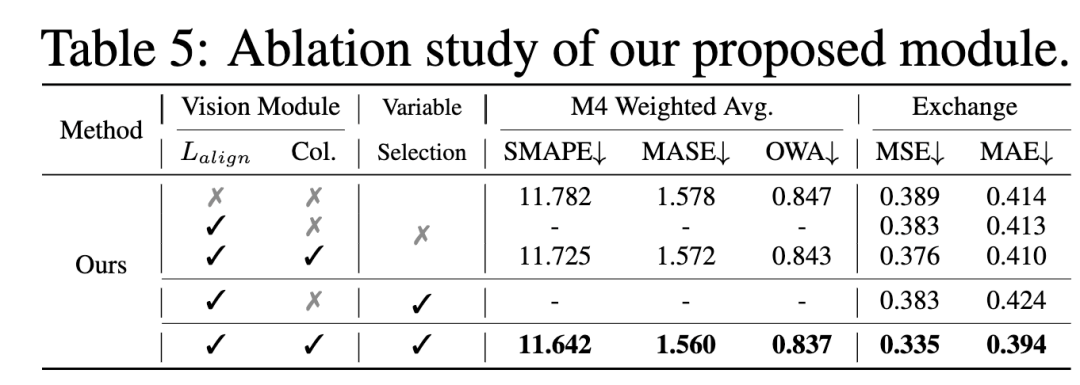

Figure 8 - 消融实验

Figure 8 - 消融实验

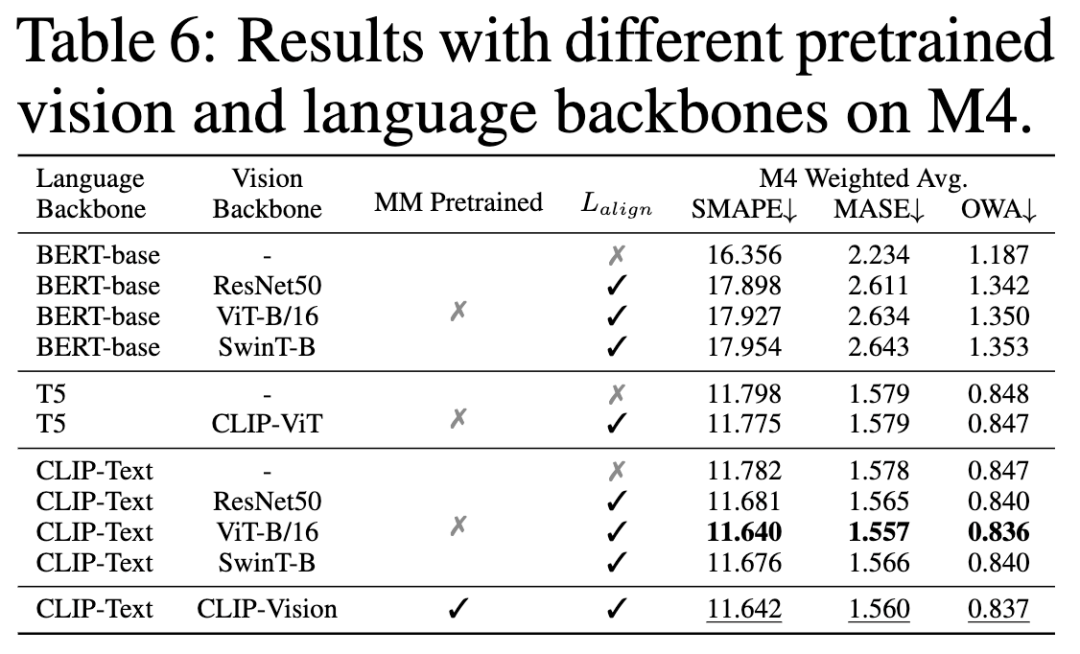

Figure 9 - 不同backbone性能对比

Figure 9 - 不同backbone性能对比

4. 方法局限性和未来工作

4.1 方法局限性

当然不能忘了告诉大家目前的局限性，大概分为三点

• 用在classifcation 效果不好，过拟合很严重，或许是由于TimesNet的分类数据集数据量实在太小了（某些数据集120条..）

• 和魔改的x-former比，训练速度显然慢很多，可以尝试一下lora, adapter 之类的Parameter Efficient Fine-Tuning（PEFT）方法.

• 目前没考虑如何处理多变量和长输入，可能会导致OOM，后续可以探索一下如何设计更好的tokenizer，但是我们完全不建议任何改动模型的行为...如果要用Transformer，请fix模型的结构...

4.2 未来工作

• 和VLM结合，像LLava的Vision Tower本身就是基于CLIP的，将本工作的框架与VLM集成那就很自然了, 还可以尝试Time Series to Text， 不过获取相关数据集可能是该问题的关键.

• 异常检测：Time Series的视觉Pattern做异常检测实在太合适了

| 5. 写在最后

希望这个工作给大家能带来一些insight，包括

• 多模态对于time series真的很有用

• CLIP-Text 真的很有用

• 慎重考虑 TimesNet, iTransformer下的 Long-term forecasting的意义...

最后，欢迎任何提问，欢迎任何讨论，欢迎任何对该工作的批评意见！

Paper Link: Teaching Time Series to See and Speak: Forecasting with Aligned Visual and Textual Perspectives https://arxiv.org/pdf/2506.24124

Github：https://github.com/Ironieser/TimesCLIP 项目主页：https://project.ironieser.cc/timesclip

如果你觉得这个工作有所帮助，欢迎引用
