云计算部署有多少架构，你知道多少？图文了解！

云计算经过那么多年的发展，现在云计算已经演变成啥样了呢，可能很多粉丝朋友没思考过。今天我们就从云计算软硬件层面不同的部署架构来了解，以下是各种部署模式的架构图，我们一起看看！

一、基础设施层部署架构

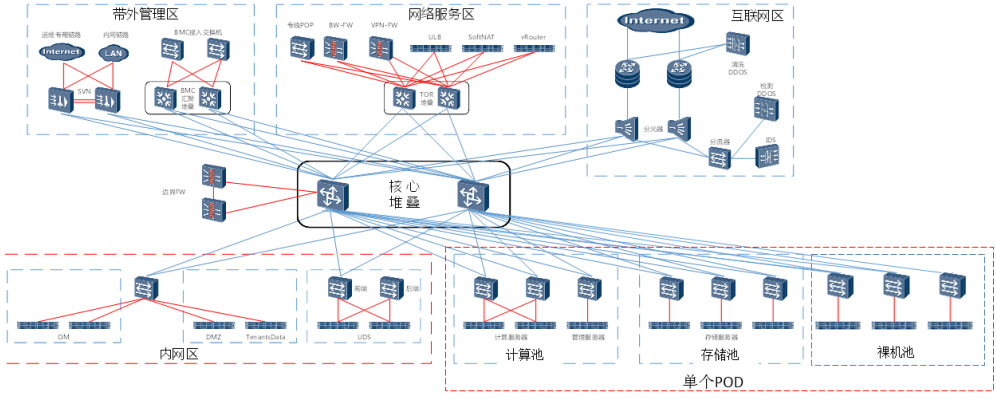

1. 传统三层架构（机架式）

• 核心特征：计算、存储、网络物理分离
• 架构：独立服务器集群 + SAN/NAS 专用存储 + 独立交换机 / 防火墙，分层部署、层级清晰。
• 优势：技术成熟、强隔离、易维护，适配传统企业核心系统；

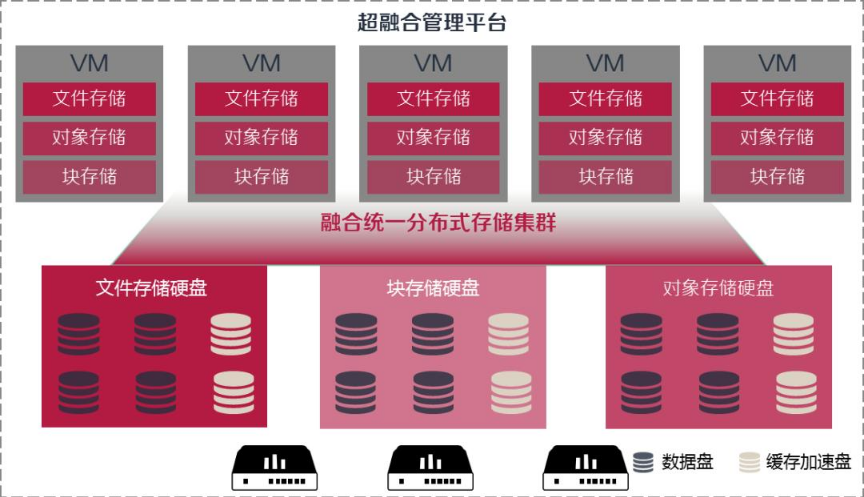

2、超融合架构

• 核心特征：计算、存储、虚拟化融合于同一 x86 节点
• 架构：无独立 SAN，全分布式集群，“All in One Box” 模块化设计。
• 优势：横向弹性扩展、极简运维、性价比高；缺点：大规模存储性能弱于专用 SAN。

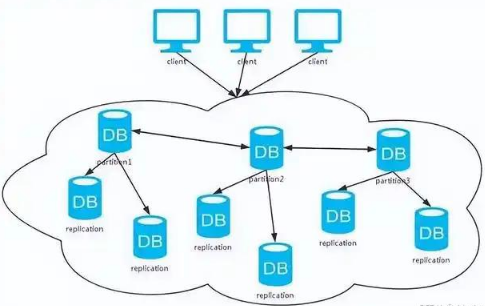

3、分布式存储架构

• 核心特征：计算与存储物理分离、逻辑分布式
• 架构：独立计算节点 + 分布式存储集群（Ceph、Swift、HDFS）组成，存储资源跨地域共享。
• 优势：存储弹性极强、支持跨地域部署，适配大数据 / AI 场景；公有云（AWS S3、阿里云 OSS）主流采用。

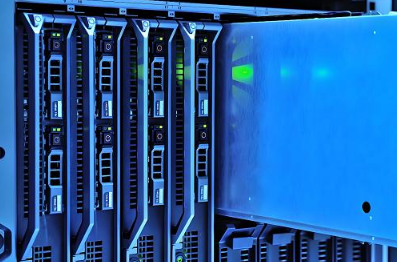

4、刀片式架构（高密度机架）

• 核心特征：高密度模块化设计
• 架构：刀箱 + 多个刀片服务器组成，共享电源、散热、网络等基础设施，单刀箱可容纳 8-16 个刀片。
• 优势：极高计算密度、低功耗、集中管理；缺点：单刀片故障影响集群，扩展性受限。

5、整机柜架构（Rack-Scale）

• 核心特征：整柜为最小交付单元
• 架构：服务器、存储、网络、电源、散热一体化集成，如阿里云飞天整机柜、Google Borg。
• 优势：极致性能、统一调度、低能耗；缺点：交付周期长、成本高，适配大型公有云 / 私有云。

二、云层部署架构

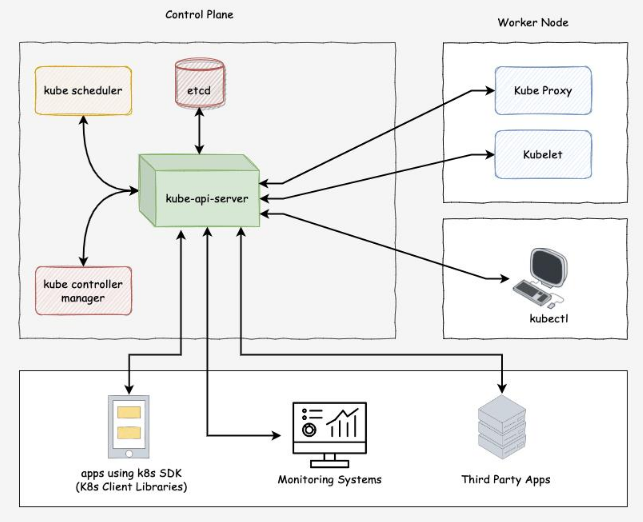

1、容器云架构（K8s 主导）

• 核心特征：以Docker 容器 + Kubernetes 编排为核心，实现微服务化、秒级启停、弹性扩缩，环境一致性强。
• 优势：敏捷迭代、资源利用率高、跨环境迁移；企业 PaaS、云厂商 EKS/ACK/AKS 主流底座。

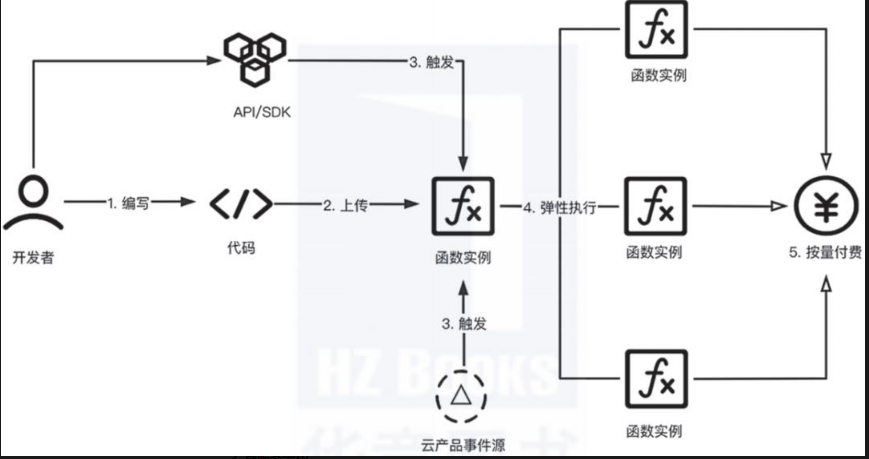

2、Serverless / 无服务器架构

• 核心特征：事件驱动、免服务器管理，核心为 FaaS（函数即服务）+BaaS（后端即服务），按调用次数与执行时长计费。
• 优势：零运维、毫秒级弹性、缩容至 0 成本；适配 API、IoT、短时任务、数据处理场景。

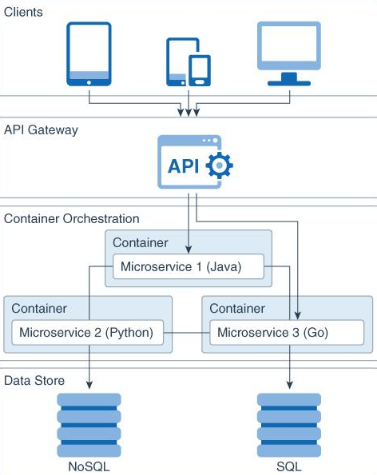

3、微服务架构

• 核心特征：应用拆分为独立小服务，每个服务专注单一业务，容器化部署，通过 API / 消息队列通信，支持独立迭代。
• 优势：故障隔离、技术栈灵活、可独立扩展；常与 K8s、Service Mesh（Istio）协同部署。

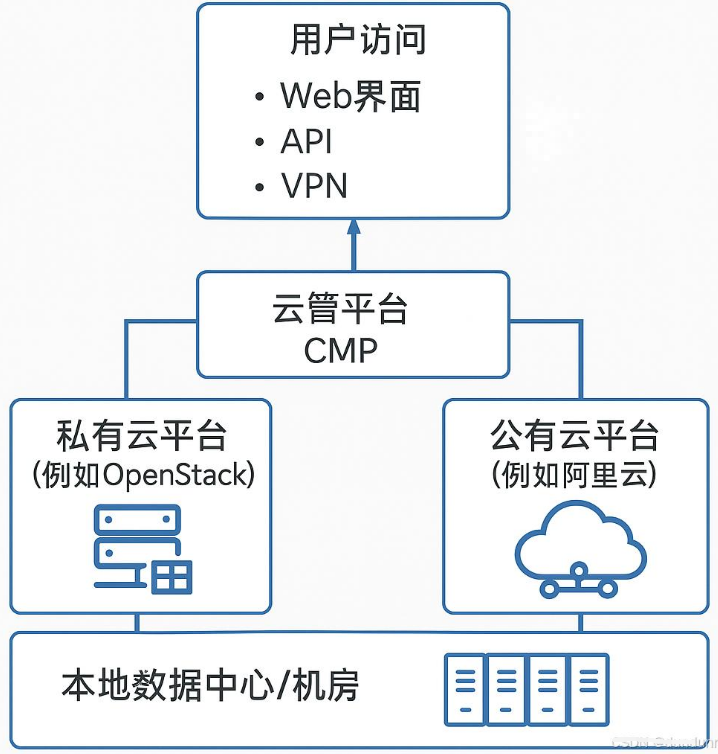

4、混合 / 多云架构

• 核心特征：本地数据中心 + 私有云/公有云 + 云统一管理，通过专线 / VPN 实现数据互通、负载灵活调度，兼顾合规与弹性。
• 优势：合规优先、成本优化、弹性扩容；大型企业核心数据本地、弹性业务上云首选。

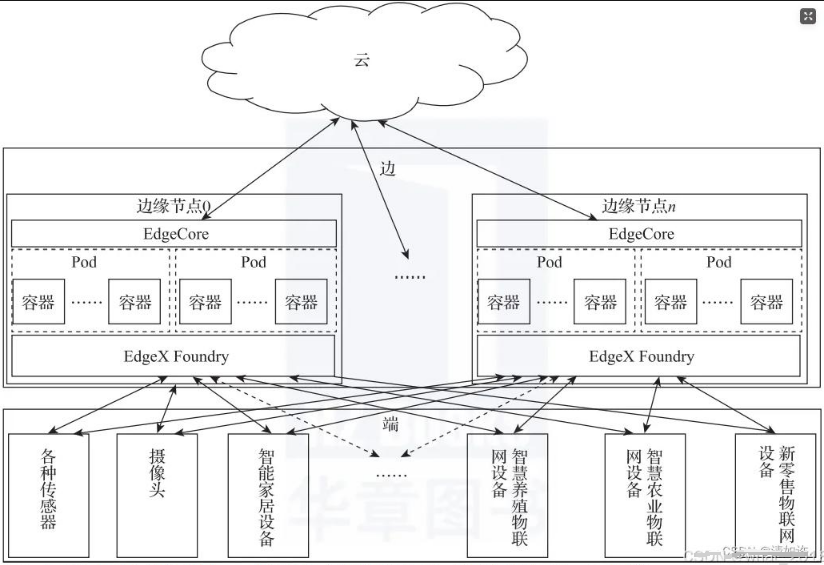

5、边缘计算架构

• 核心特征：计算 / 存储下沉至边缘节点（5G 基站、工厂、门店），形成 “云 - 边 - 端” 三层协同，就近处理数据。
• 优势：低延迟、带宽节省、本地化处理；适配 5G、工业互联网、自动驾驶、IoT 场景。

总结：基础设施层面，除机架（传统三层）、超融合外，核心架构还涵盖分布式存储、刀片式和整机柜模式。而云层，也就是云服务层面，还覆盖了容器云、Serverless、微服务、混合 / 多云、边缘计算等模式。

技术的发展为了更好适配应用场景，也是社会的发展需求促进了技术的发展，后面的云计算的架构知识不会只有上面那些，还会有更多不一样的东西出现。在人工智能和超算的不断发展的情况下，云计算也会需要更进一步，共同期待未来云计算的发展。
