基于 Workflow 的 Agent 开发：前后端交互设计实战

原创

OneCode

发布于 2026-07-23 23:02:29

1610

文章被收录于专栏：ooderAgentooderAgent

一篇从 OODER 框架实战中提炼的工程博文，聚焦「流程驱动 Agent」架构下，前后端如何通过 SSE 事件流、三态模型与一等公民操作设计，构建可观测、可介入、可回退的智能体交互闭环。

写作日期：2026-07-23 · 背景项目：OODERAI（流程驱动 + 多模式 Agent 开发平台）

一、为什么 Workflow-Based Agent 需要重新设计前后端交互？

传统的 LLM Agent 前后端交互通常是「一问一答 + 流式 token」：

User → POST /chat → Backend (LLM Stream) → SSE token → Frontend render

这种模式在简单问答场景工作良好，但当我们引入 Workflow 引擎 后，会立刻暴露三个核心问题：

生命周期复杂化：一次用户请求不再对应一次 LLM 调用，而是触发一个包含 N 个活动（START/TASK/LLM_AGENT/HUMAN/SUBPROCESS/...）的流程实例，每个活动又有 Def/Inst/History 三态。
介入时机多样化：Agent 不再独占执行权——HUMAN 活动会暂停流程等待确认、AGENT_EVENT 会并行触发、guard_escalation 会在异常时介入。前端需要在不同时机渲染不同的 UI。
观测维度爆炸：除了 token 流，还有流程计划（flow_plan）、活动路由（flow_route）、产出物变更（flow_artifact）、心跳（flow_heartbeat）、技能进度（step/progress）等十多种事件需要前端消费。

如果我们继续沿用「token-only」的前端架构，会很快陷入：事件流缺口（后端推了前端不监听）、降级路径失控（前端默默创建 fallback 实例掩盖后端错误）、死代码堆积（监听器永远不触发但不敢删除）。

OODER 框架在 2026 年 Q3 完成了一次系统性的前后端对齐重构，本文就是这次重构的方法论沉淀。

二、核心架构：三态模型 + SSE 事件驱动

2.1 三态模型（Def / Inst / History）

流程驱动架构的基础是「定义、实例、历史」三态分离：

状态	Java 类	VFS 路径	语义
Def	ProcessDefinition / ActivityDefinition	process-def/{flowId}/...	静态定义：活动节点、路由、eventDisplayConfigs
Inst	ProcessInstance / ActivityInstance	process-inst/{processInstId}/...	运行时实例：状态、上下文、子流程
History	（无独立 Java 类，Map 结构）	process-inst/{id}/activities/{actId}/history.json	历史快照：SkillExecutionSummary、产出物、子流程合并字段

关键设计原则：History 不建立独立 Java 类，而是以 Map 结构存储在 VFS 的 HISTORY 层。这样 LLM 生成的非结构化摘要、技能执行明细、产出物清单都可以无 schema 变更地追加。前端通过 historyVfsPath 字段动态加载，避免后端 DTO 频繁膨胀。

2.2 SSE 事件驱动

后端通过 SseEventPushListener（实现 FlowEventListener 接口）将流程事件统一推送到 SSE 通道：

@Component
public class SseEventPushListener implements FlowEventListener {
    @Override
    public void onActivityStarted(ProcessInstance instance, ActivityInstance actInstance,
                                   ActivityDefinition actDef, ProcessDefinition procDef) {
        Map<String, Object> eventData = sseEventAssembler.buildFlowStepEvent(
            instance.getInstanceId(), actDef.getActivityId(), "executing", null);
        // 注入 activityInstId、领域信息、展现注解、进度、displayMeta
        enrichWithDomainInfo(eventData, instance, actDef, procDef);
        enrichWithDisplayAnnotation(eventData, actDef, instance);
        injectProgressFromInstance(eventData, instance);
        injectDisplayMetaUniversal(actDef.getActivityId(), eventTypeStart, eventData);
        pushSseEvent("flow_step", eventData);
    }
}

前端通过 EventSource.addEventListener(eventName, handler) 精确订阅每个事件类型，而不是用一个 onmessage 处理所有事件。这带来两个好处：

事件类型显式化：62 处 addEventListener 清单本身就是前后端契约文档
变更可追溯：移除一个监听器等于显式声明「这个事件前端不再消费」，会暴露真实事件流缺口

三、SSE 事件分层设计：四层 23 事件

OODER 将 SSE 事件按生命周期阶段分为四层：

3.1 流程生命周期层（8 事件）

事件	触发时机	关键 payload
flow_start	onProcessStarted	processInstId, processDefId, flowId, parentInstId
flow_plan	IntentDispatchScene 预测路径后	steps[], predictedActivityIds, overallSummary, source
flow_route	onProcessStarted/onActivityRouted	source=process_started/activity_routed, routeAction
flow_step	onActivityStarted/Completed/Failed/Paused/Routed	phase, activityInstId, displayAnnotation, meta
flow_complete	onProcessCompleted	taskSummary, mdContent, stageResults, artifactSummary
flow_completed	onProcessCompleted（实例状态推进）	status=completed
flow_failed	onProcessFailed	error, success=false
flow_archived	onProcessArchived	status=archived

3.2 活动生命周期层（5 事件）

事件	触发时机	关键 payload
flow_step (phase=executing/completed/failed/paused/routing)	onActivity*	activityInstId, duration, historyVfsPath
flow_artifact	onArtifactChanged	artifact:{type,path,action}, toolName=page_ready(cls/page)
flow_heartbeat	startActivityHeartbeat（每5秒）	elapsedMs, estimatedMs
human_confirm	onActivityPaused (HUMAN)	confirmId, type=CHOICE, config.actions
guard_escalation	onGuardEscalation	failedActivityId, interventionActivityId, reasonCode, availableOperations

3.3 文件与工具层（4 事件）

事件	触发时机	关键 payload
file_progress	onFileReadProgress	filePath, totalLines, currentLine, percent
file_change	onFileWriteChange	operation, content(截断100)
flow_tool_call	FunctionCallingLoopExecutor	toolName, arguments, result
flow_thinking	FunctionCallingLoopExecutor	thinking(流式追加)

3.4 场景编排层（动态事件）

事件模式	触发时机	数量
flow_crud_*	onCrudEvent（CRUD 编排）	10 个独立监听
flow_dbfirst_*	DBFirst 动态循环	~26 个
flow_viewfirst_*	ViewFirst 动态循环	~26 个
flow_designerfirst_*	DesignerFirst 动态循环	~28 个
flow_db_*	业务动态循环	~18 个

关键设计：动态事件通过 _handleCrudEvent 统一处理器分发，按 crudEventType 字段路由到对应的 icon/label/status。这避免了为每个动态事件写独立监听器（会产生 100+ 个相似函数）。

四、前后端对齐的六大维度

经过实战踩坑，我们提炼出前后端对齐的六个关键维度。每个维度都需要专门的审计。下图展示了 OODER 采用的「定义层 / 编辑层 / 调度消费层」三层对齐模型——L2 编辑的字段必须 ⊆ L1 持久化字段 ⊆ L3 消费字段：

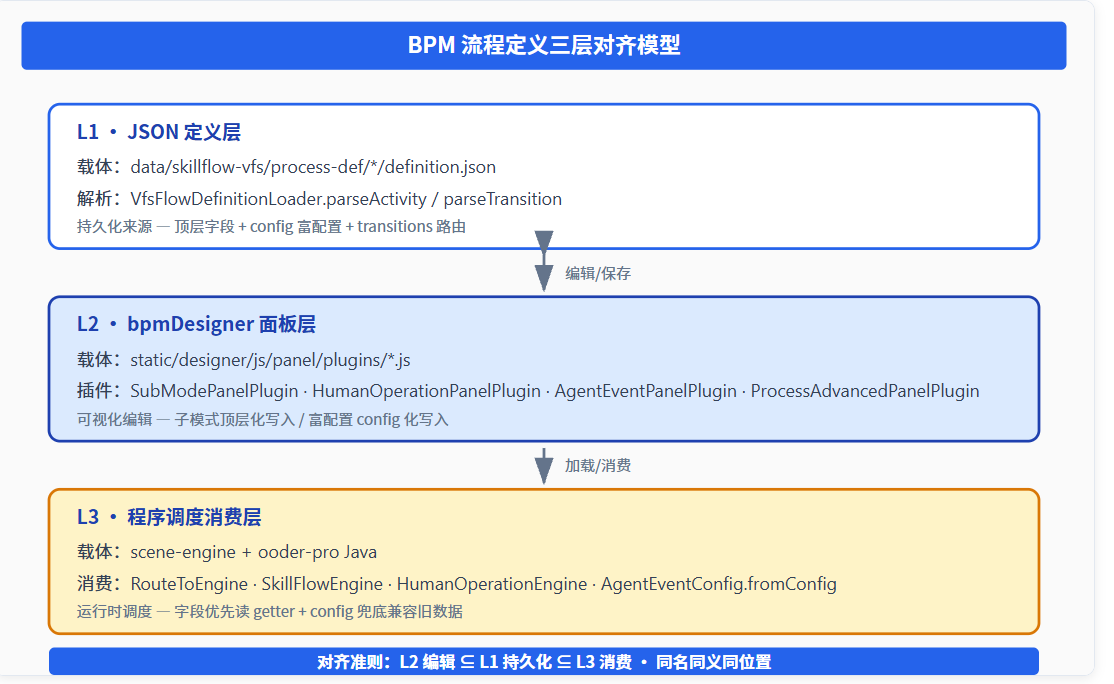

图 4-1：BPM 流程定义三层对齐模型（L1·L2·L3 同名同义同位置）

同时，所有活动类型通过统一的 ActivityDefinition + 类型字段 + 子模式字段建模，避免继承树爆炸：

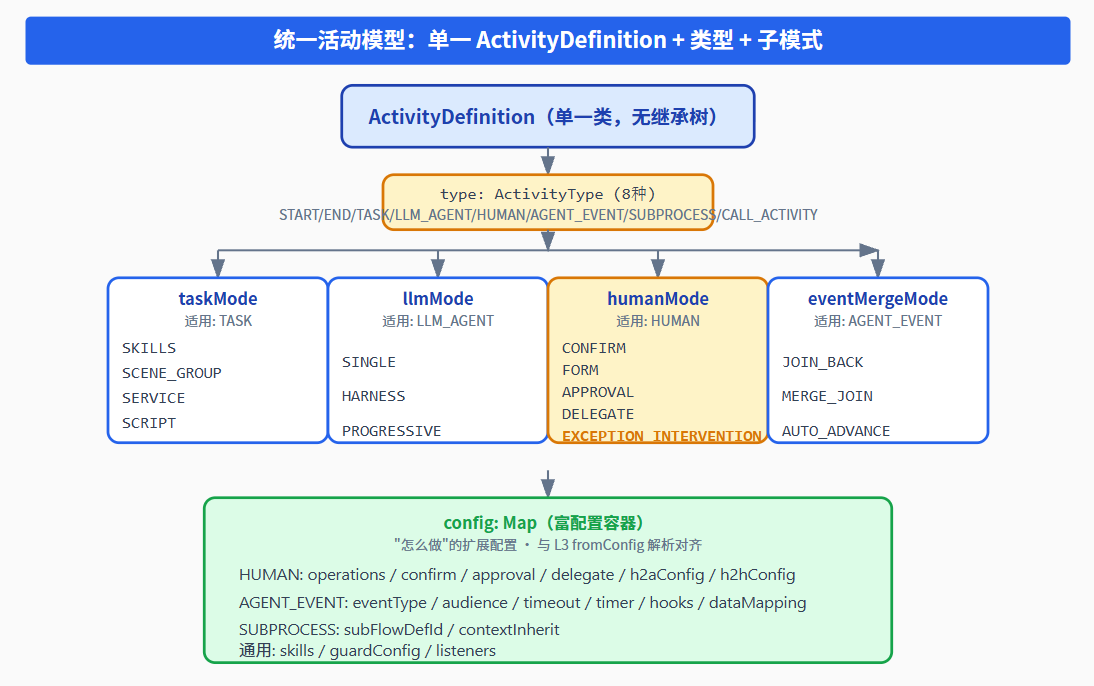

图 4-2：统一活动模型（单一 ActivityDefinition + type + subMode）

五、HUMAN 一等公民操作设计

5.1 HUMAN 活动的"显示生命"

传统 BPM 中 HUMAN 节点只是「等待用户确认」，但在 Agent 开发中，HUMAN 是一等公民，拥有完整的"显示生命"。下图展示了这条"显示生命"的四阶段链路：

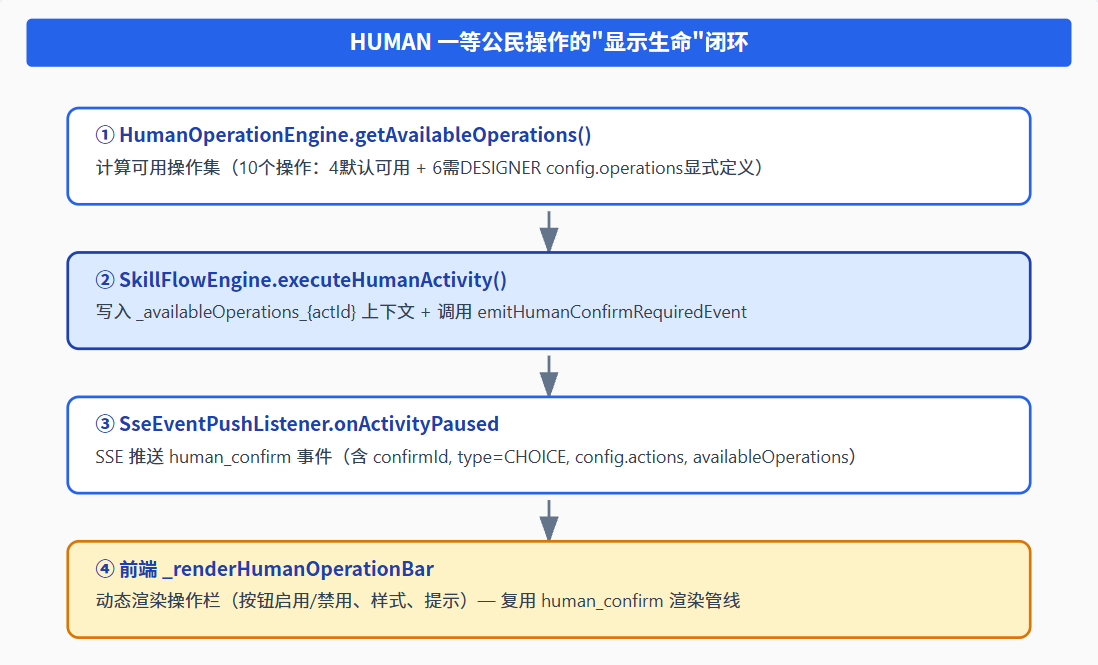

图 5-1：HUMAN 一等公民操作的"显示生命"闭环

10 个一等公民操作：

操作	默认可用	触发条件
SEND / PAUSE / RESUME / TERMINATE	✅	默认可用
SPECIAL_SEND / WITHDRAW / RETURN / DELEGATE_H2A / H2H / H2T	❌	需 DESIGNER config.operations 显式定义

5.2 一等公民操作路由闭环

RouteToEngine.resolveHumanRoute 必须在 _taskCompleted 检查前先调用 checkHumanOperationRoute，按优先级消费上下文标记：

SPECIAL_SEND  →  _specialSendFrom            (continueExecution)
RETURNED      →  _returnFrom, _returnToActivityId  (continueExecution 或 legacy BACKWARD)
WITHDRAWN     →  活动状态 WITHDRAWN          (仅终止当前分支)
DELEGATED     →  _delegatedFrom_{actId}      (continueExecution, 类似 AUTO_ADVANCE)

ActivityRouteResult 新增 4 种 RouteAction + 工厂方法 + isBackwardRequired() / isBranchTerminated() 辅助函数，让路由决策显式化。

5.3 SceneGroup 内 HUMAN 不阻断

当 HUMAN 活动位于 SceneGroup 内部时，SgHumanStrategy 决定是否阻断：

策略	行为
AUTO_HANDLE	SG 内自动处理，不传播到父流程
SCENE_DRIVE	场景驱动，不调用 instance.setStatus(PAUSED)
CRITICAL_PAUSE	关键暂停，传播到父流程

SceneGroupExecutionEngine.handleSgInternalHuman() 只通过 sg.addEvent() 写审计日志，不调用 instance.setStatus(PAUSED)，不传播到父流程。

六、guard_escalation 异常介入闭环

当流程遇到「无路由匹配」「回退次数耗尽」「全局回退超限」等异常时，handleHumanEscalation 会创建合成 HUMAN EXCEPTION_INTERVENTION 活动并触发 guard_escalation 事件。完整闭环如下图：

图 6-1：守卫闭环——从限流触发到人工介入决策

6.1 完整事件载荷

{
  "processInstId": "pi-xxx",
  "eventType": "guard_escalation",
  "failedActivityId": "dbfirst_connect",
  "failedActivityName": "数据库连接",
  "interventionActivityId": "intervene-dbfirst_connect-1784799834",
  "interventionActivityDefId": "EXCEPTION_INTERVENTION",
  "reasonCode": "no_route_matched",
  "message": "数据库连接活动无可用路由",
  "humanMode": "EXCEPTION_INTERVENTION",
  "humanModeUiType": "exception_panel",
  "pendingOperation": "INTERVENE_EXCEPTION",
  "operationPermissions": ["INTERVENE_EXCEPTION", "RESUME", "TERMINATE", "SEND"],
  "confirmId": "intervene-dbfirst_connect-1784799834",
  "timestamp": 1784799834000,
  "interventionRequired": true,
  "guardPausedReason": "HUMAN_ESCALATION",
  "exceptionContext": {
    "globalBackwardCount": 0,
    "retryExceeded": false,
    "availableOperations": ["INTERVENE_EXCEPTION", "RESUME", "TERMINATE", "SEND"]
  },
  "availableOperations": ["INTERVENE_EXCEPTION", "RESUME", "TERMINATE", "SEND"],
  "globalBackwardCount": 0
}

七、displayMeta 注入策略：后端优先 + 前端兜底

7.1 双层注入架构

displayMeta 决定前端如何渲染一个活动卡片（icon / template / detailKey / status）。OODER 采用「后端优先注入 + 前端智能兜底」的双层架构：

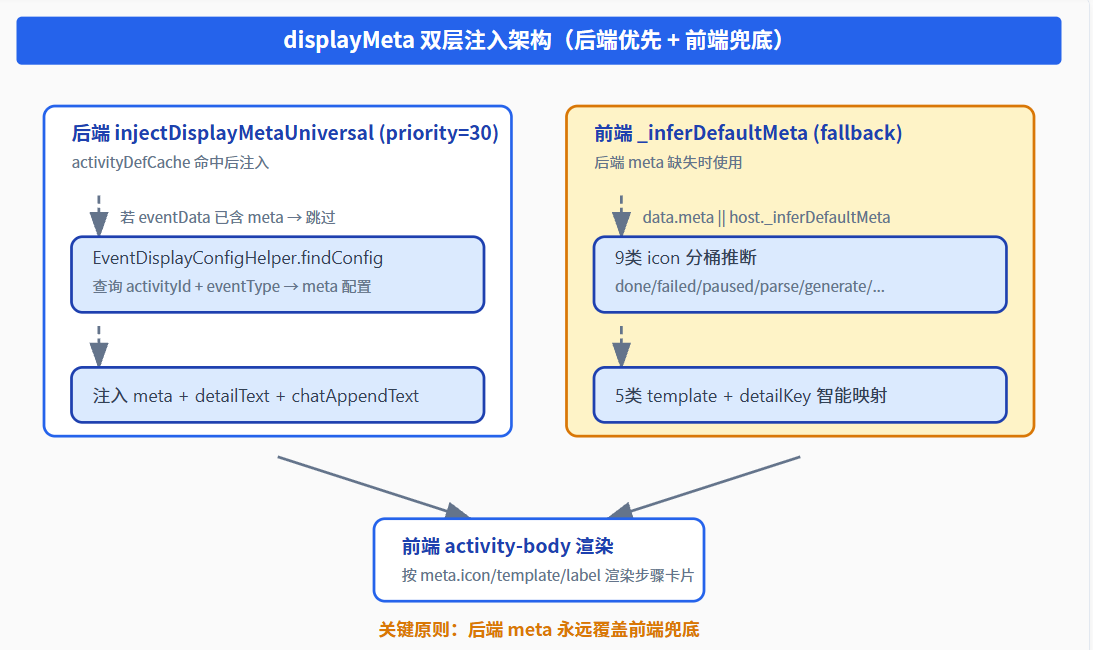

图 7-1：displayMeta 双层注入架构（后端 priority=30 优先，前端智能兜底）

7.2 前端兜底的智能推断

后端 injectDisplayMetaUniversal 依赖 activityDefCache（从 8 个含 eventDisplayConfigs 的流程定义加载）。当缓存未命中或配置缺失时，前端 _inferDefaultMeta 接管：

_inferDefaultMeta: function (eventType) {
    // 状态推断
    var status = 'running';
    if (eventType.indexOf('_done') >= 0) status = 'done';
    else if (eventType.indexOf('_wait') >= 0) status = 'paused';
    else if (eventType.indexOf('_fail') >= 0) status = 'failed';

    // ★ 智能图标分桶（9 类）
    var icon = 'ri-information-line';
    if (status === 'done') icon = 'ri-checkbox-circle-line';
    else if (status === 'failed') icon = 'ri-error-warning-line';
    else if (etLower.indexOf('parse') >= 0) icon = 'ri-file-search-line';
    else if (etLower.indexOf('generat') >= 0) icon = 'ri-hammer-line';
    // ...

    // ★ 模板推断（5 类）
    var template = 'plain_text';
    if (status === 'paused') template = 'confirm_dialog';
    else if (status === 'failed') template = 'error_card';
    else if (status === 'done') template = 'result_card';

    // ★ detailKey 智能映射
    var detailKey = '';
    if (status === 'failed') detailKey = 'error';
    else if (etLower.indexOf('generat') >= 0) detailKey = 'components';
    // ...
}

7.3 关键设计原则

后端优先：data.meta || host._inferDefaultMeta(eventType) — 后端 meta 永远覆盖前端兜底
不重复注入：eventData.containsKey("meta") 检查会跳过已注入 meta 的事件
前端兜底要"够用但不完美"：前端推断只用于开发期未配置 eventDisplayConfigs 的事件，生产环境应保证后端配置完备

八、AGENT_EVENT 自活设计（前瞻）

AGENT_EVENT 是 OODER 中最复杂的活动类型，采用三阶段自活设计：

1. 埋点 (EVENT_WAITING)
   ↓ AgentEventBridge.registerSubscription() — hookLifecycle.onRegistered
2. 触发 (AgentEventBridge 匹配条件)
   ↓ hookLifecycle.onMatched — pendingEventInstId 设置
3. 自活 (activateEventBranch 创建一级图层)
   ↓ hookLifecycle.onEvent → onComplete

hookLifecycle Map 追踪四个阶段回调：onRegistered → onMatched → onEvent → onComplete。SseEventPushListener 将这四个阶段推送给前端，前端 _renderEventHookTimeline 渲染四阶段时间线。

本文作者：OODER 团队

本文基于 2026 Q3 一次系统性前后端对齐重构实践沉淀。涵盖：三态模型、SSE 四层 23 事件、六大对齐维度、HUMAN 一等公民操作、guard_escalation 异常介入闭环、displayMeta 双层注入、22 项缺口闭环实战、AGENT_EVENT 三阶段自活设计。
