IC测试工程师：分解QFN封装芯片测试座核心技术

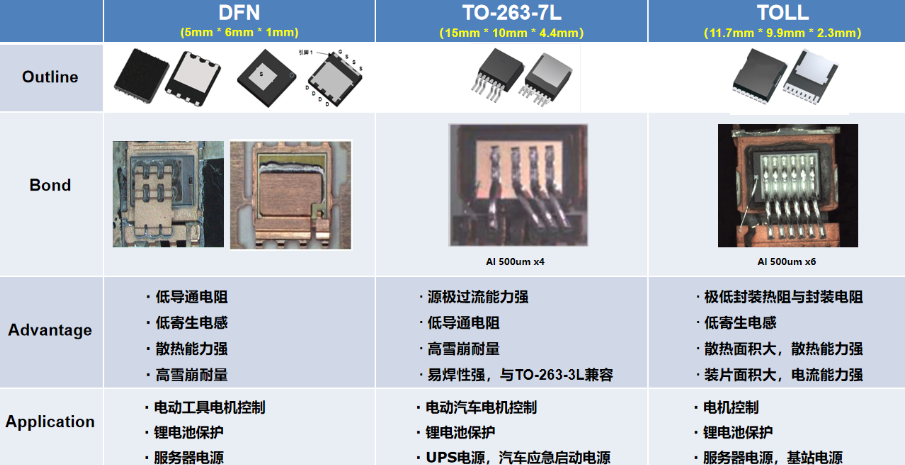

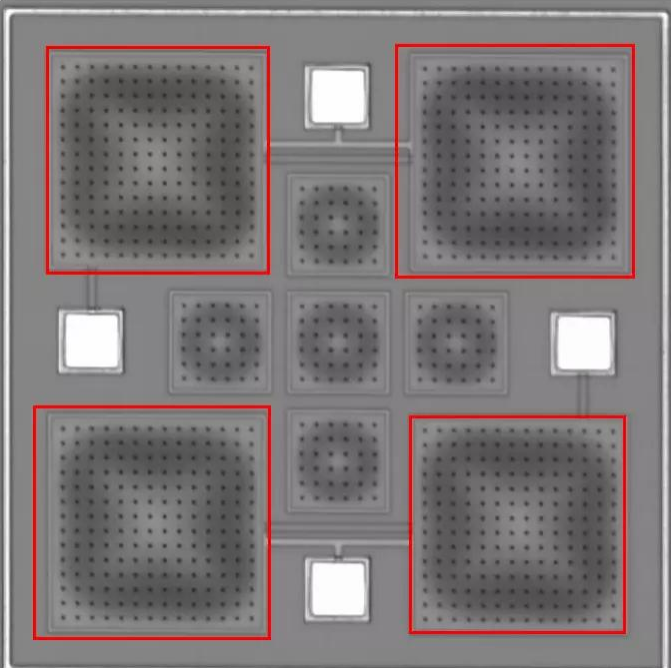

QFN封装芯片的特点与适用场景

QFN（Quad Flat No-lead）封装凭借无引脚设计、底部大面积裸露焊盘，成为高密度小型化电子产品的优选方案。其核心优势包括：

1. 体积轻薄：封装高度低至0.8mm，适用于智能穿戴、微型传感器等空间敏感场景；

2. 散热高效：底部金属焊盘直接连接PCB，热阻降低30%-50%，满足5G基站、车载ECU等高功耗需求；

3. 电性能优越：短引脚结构减少寄生电感，适配高频通信芯片及高速数据处理模块。

主要应用于消费电子（如手机射频芯片）、工业控制（MCU模块）及新能源汽车（BMS控制芯片）三大领域。

QFN芯片测试的核心挑战与方法

测试难点在于：

焊盘接触稳定性：底部焊盘无外延引脚，需精准对位；

散热干扰控制：测试时需模拟真实散热条件；

高频信号完整性：阻抗匹配要求±5%以内。

主流测试方案：

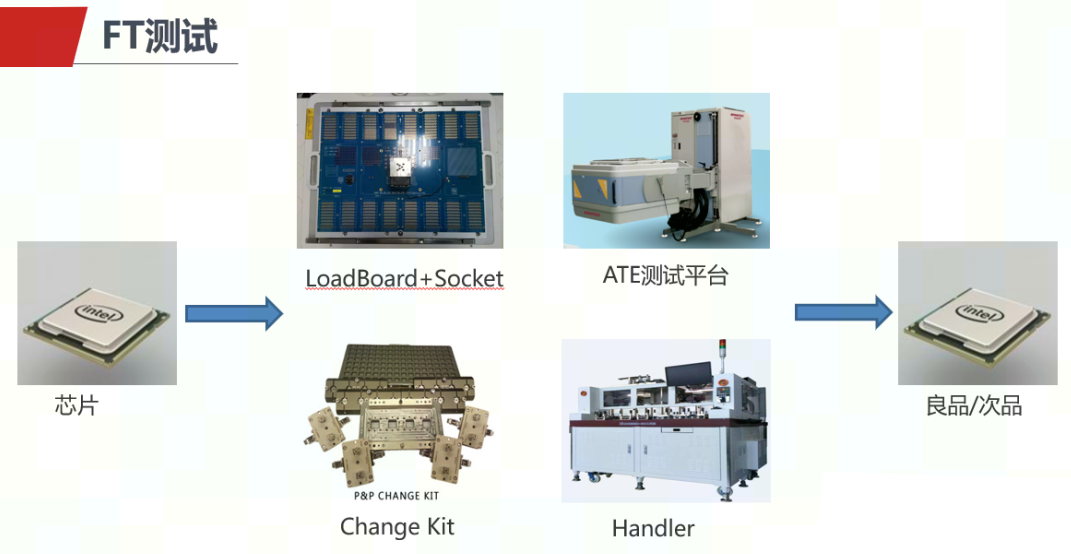

1.功能测试（FT）：通过测试座接入ATE设备，验证I/O端口时序与功耗；

2. 在线测试（ICT）：检测焊接后短路/开路缺陷；

3. 老化测试（Burn-in）：85℃高温下持续运行48小时筛选早期失效品。

QFN测试座关键技术参数

| 参数类别       | 技术指标要求          | 实现方案                |

|----------------|-----------------------|-------------------------|

| 接触阻抗       | ≤30mΩ（DC 1A）       | 镀金微弹簧探针          |

| 耐压值         | AC 500V@1分钟         | 陶瓷绝缘基板            |

| 插拔寿命       | ≥10万次               | 钨钢导向柱+自清洁结构   |

| 温控范围       | -40℃~+175℃            | 内置热电偶+导热硅胶垫   |

核心技术创新点：

三阶定位系统：精密导柱+浮动探针+真空吸附，实现±5μm对位精度；

混合信号测试通道：支持最高56Gbps高速差分信号传输；

模块化设计：10分钟内完成测试座规格切换。

QFN芯片测试座/老化座/烧录座的关键应用

1. 量产测试座

案例：某品牌TWS耳机主控芯片测试

配置：256针全矩阵探针阵列，支持并行测试8颗芯片

效率：单日完成20万颗芯片筛选，不良品检出率＞99.97%

2. 高温老化座

设计：集成PID温控模块，支持150℃持续运行

应用：汽车ECU芯片批次老化测试，故障率从500ppm降至50ppm

3. 自动化烧录座

创新：集成ISP编程接口，支持JTAG/SWD双协议

流程：自动校准→程序烧录→CRC校验→分Bin收集，良率提升至99.8%

行业发展趋势

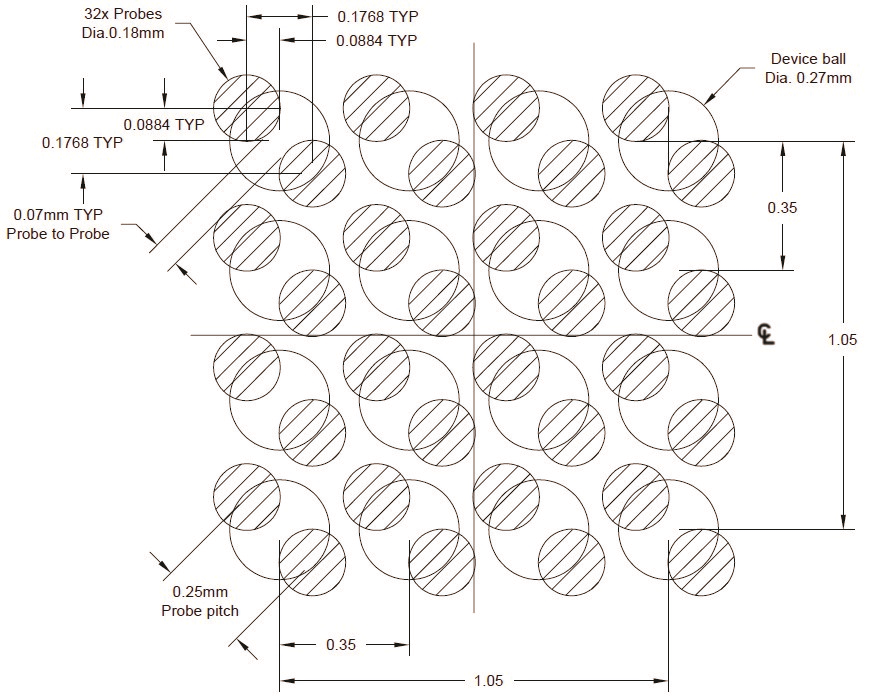

随着QFN封装向0.35mm间距演进，芯片测试座技术正朝以下方向突破：

微间距探针：直径0.12mm钨铜合金探针量产应用；

智能测试系统：集成AI算法实时诊断接触不良问题；

多物理场耦合：同步监控电-热-力参数，构建芯片可靠性数字孪生模型。

QFN芯片测试座作为芯片质量守护的关键载体，鸿怡电子将其技术创新将持续推动半导体产业向高集成度、高可靠性方向演进。
