模型并行下的大挑战：KV Cache如何实现高效传输？

本文较长，建议点赞收藏，以免遗失。

KV Cache传递是vLLM实现PD（Prefill-Decode）分离的核心技术之一，其性能与稳定性直接关系到整个推理系统的效率。本文将系统探讨KV Cache传递过程中的关键问题。

ps：建议在进入正文前，大家对KV Cache的工作原理有一个基本的理解，如果不清楚的粉丝朋友，可以看看我之前整理的技术文档：《小白也能看懂的LLMs中的KV Cache，视觉解析》

一、KV Cache传递的常见问题

1.1 传递方式：中心存储与分布式架构

KV Cache的传递主要有两种典型方案：​​中心存储​​和​​分布式（P2P）​​ 模式。

• ​​中心存储​​：通过统一的KV Store管理所有设备的KV值，提供增、删、查及传递功能。优势在于可扩展性强、支持异构存储介质、易于实现计算重用，但性能可能受中心节点设计影响，系统维护复杂度较高。
• ​​分布式传递​​：各个实例独立管理存储，通过点对点通信完成数据传输。优势是延迟低、架构清晰，但扩展性和稳定性较差。

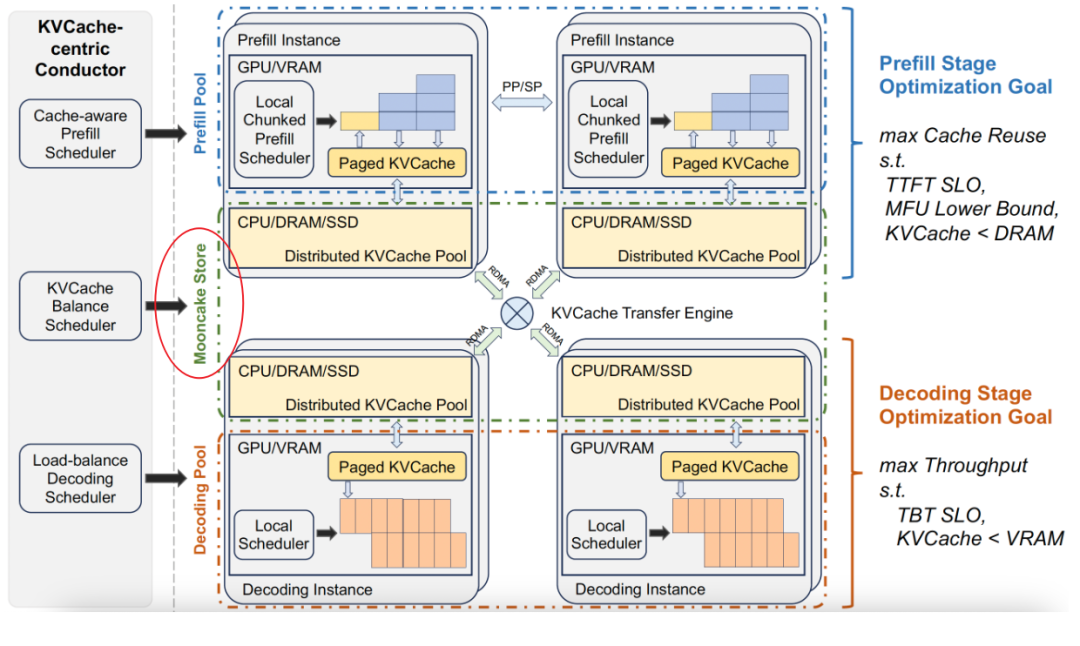

两种方式也可混合使用。当前主流推理框架（如Mooncake、Dynamo）更倾向于中心存储方案，将传输复杂性封装在系统内部。

常见的存储与传输介质包括：

1.2 模型并行下的传递挑战

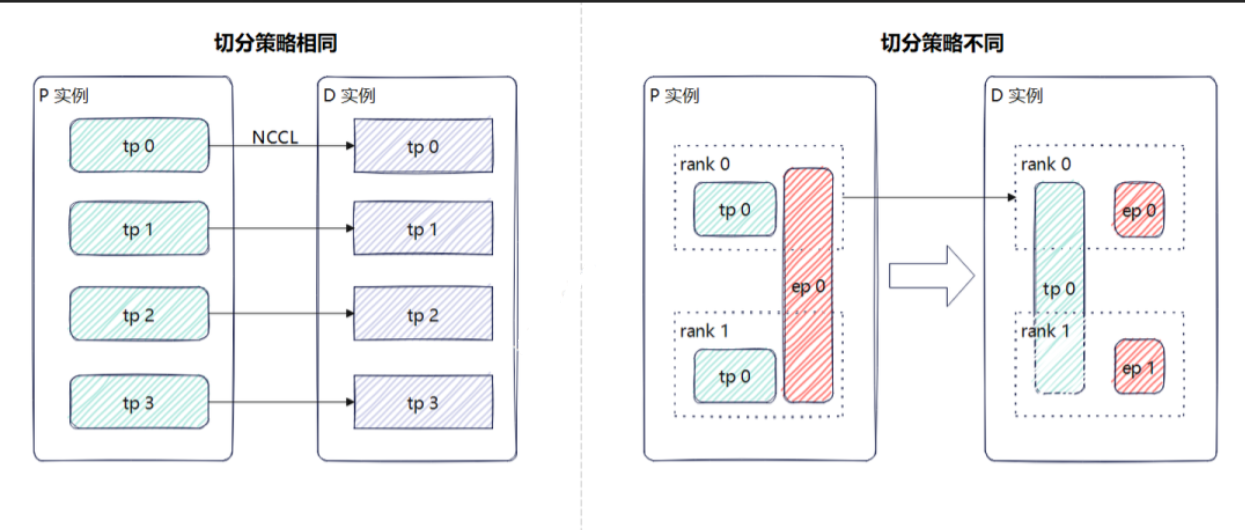

当模型采用TP、PP等并行策略时，KV Cache可能分散在不同设备上。若Prefill实例和Decode实例的并行策略不一致，则无法直接进行Rank间一对一传输。

例如，Prefill使用TP4+EP1，而Decode使用TP1+PP2+EP4，此时需采用“聚合-传输-分发”策略，如借助TP组内Rank0汇聚数据再发送。这种方式难以充分利用高速互联链路（如NVLink）。若传输Block尺寸过小，虽可避免聚合，但可能引发多Rank争抢同一数据源，导致阻塞和效率下降。

1.3 双向传输：不仅限于P到D

在支持Prefix Cache的系统中，Decode实例已计算的KV Block也可能被Prefill实例复用。因此，KV Cache传输并非单向的从P到D，同样存在D到P的反向传输需求。

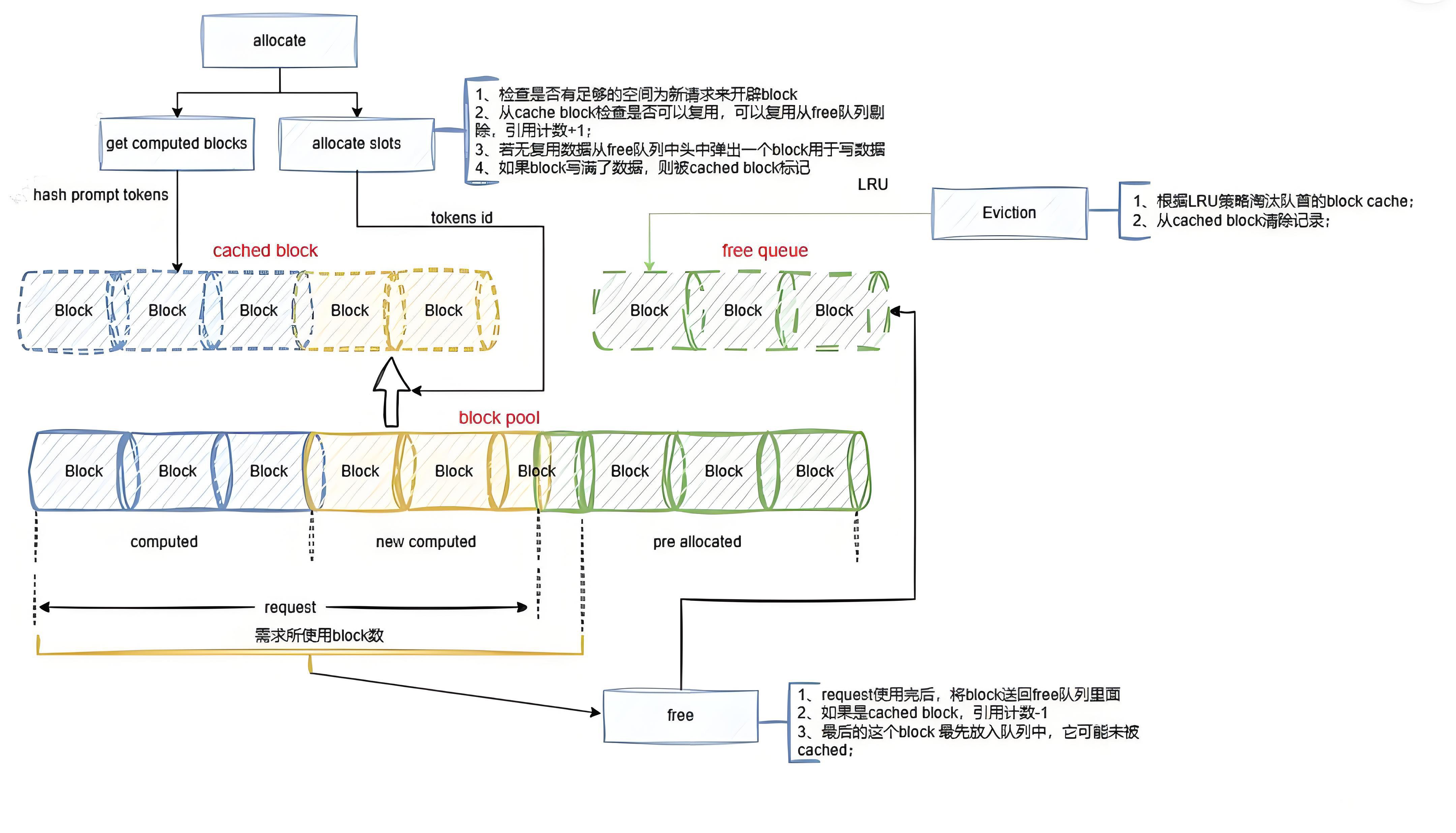

vLLM的V1版本设计中，Decode实例可先本地查找匹配的KV Block，未命中时再向Prefill实例请求，避免重复计算和传输。

1.4 传输与计算的带宽争抢

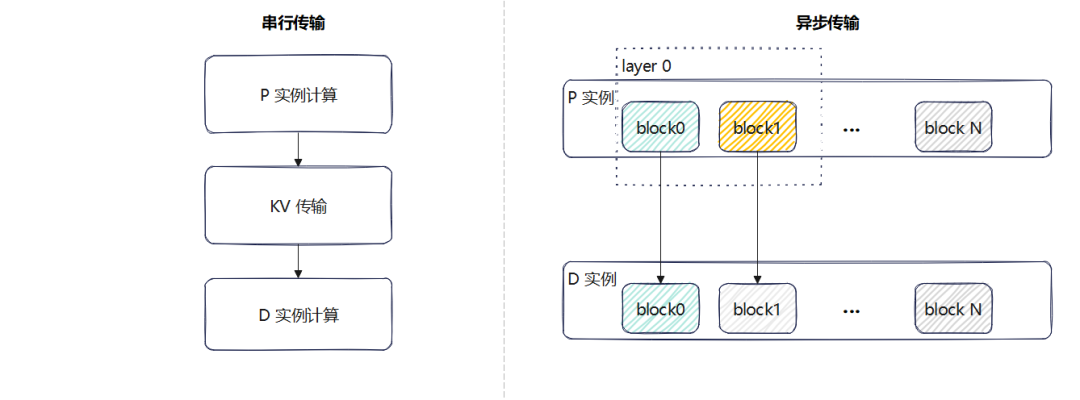

根据传输时机，可分为两种场景：

• ​​整体计算传输​​：Prefill阶段完全结束后统一传输KV Cache。通常不会与计算争抢带宽，但若传输速度慢于计算速度，下一个计算请求可能被迫等待。
• ​​分层/分Block传输​​：每计算完一个单位立即异步传输，可减少串行延迟，但若模型计算本身已占满带宽，则两者会产生竞争。

二、vLLM的实现方案

vLLM目前提供两套KV Transfer实现：V0（稳定版）和V1（开发版，变动较大）。以下基于0.8.5版本分析其架构与接口。

2.1 V0版本：生产者-消费者模式

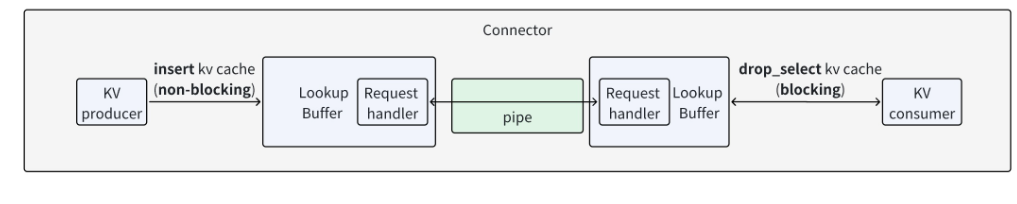

V0采用典型的Connector模式，由Lookup Buffer、Pipe和Connector协调器组成。

• ​​Connector​​：负责对外接口，初始化时通过工厂类（KVConnectorFactory）根据配置选择具体实现，如PyNcclConnector、MooncakeStoreConnector等。
• ​​Lookup Buffer​​：构建FIFO队列缓冲数据，提供insert（生产者调用）和drop_select（消费者调用）接口。
• ​​Pipe​​：实际数据传输通道，支持发送和接收Tensor，提供如PyNcclPipe等具体实现。

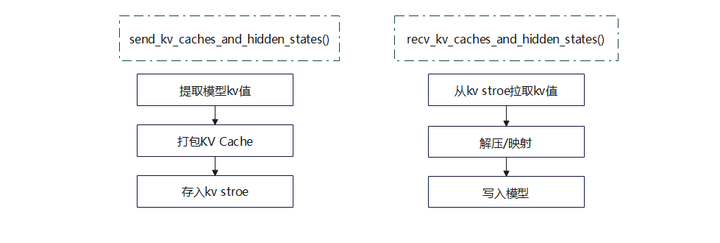

传输基本流程为：Prefill实例计算完成后，将KV数据插入Buffer；消费者发送input_tokens和ROI（Region of Interest）标志，生产者返回对应Key、Value及Hidden状态。

2.2 V1版本：调度器与Worker协同

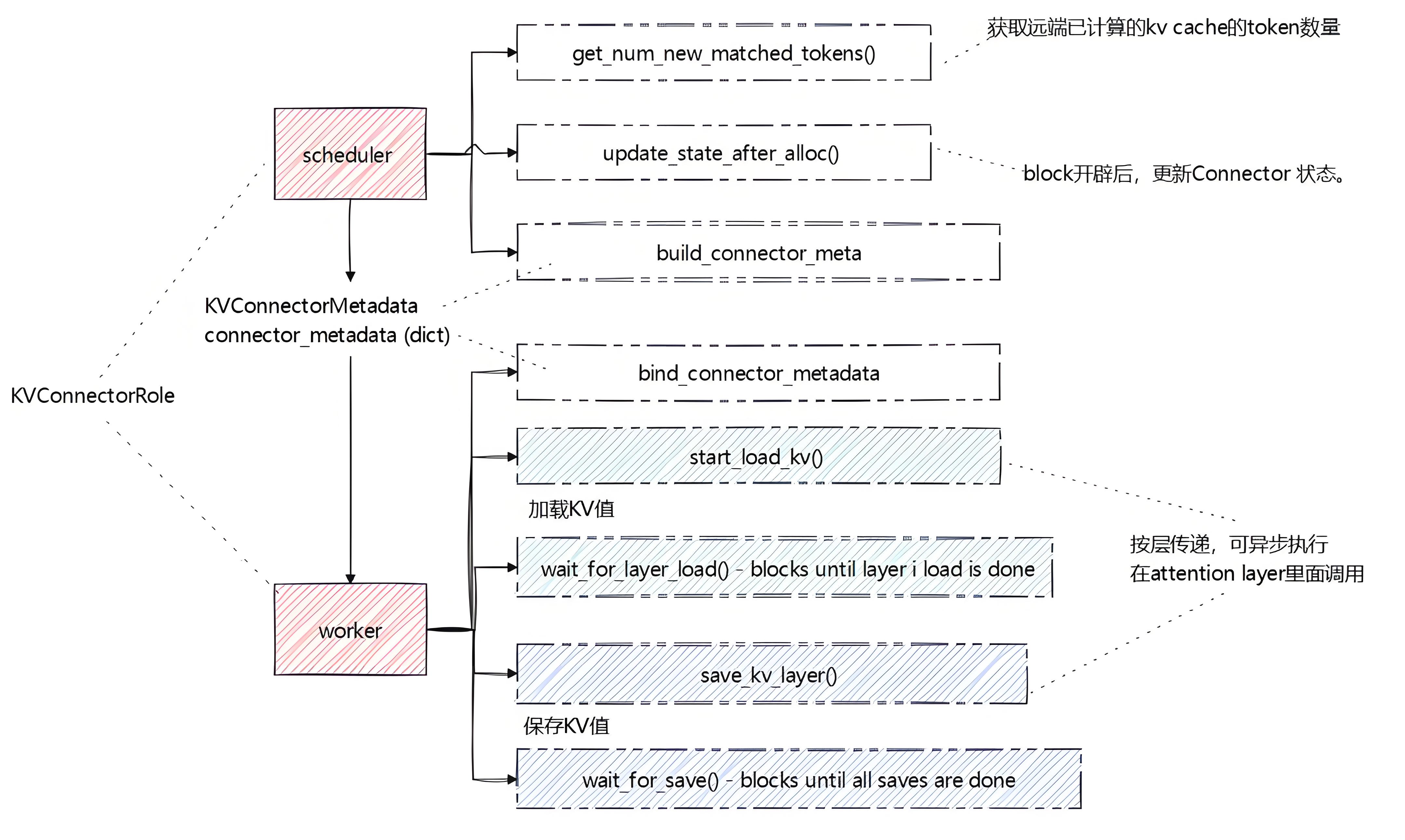

V1版本中，Prefill和Decode角色可互换，传输方向为双向。核心特点是引入Scheduler Connector和Worker Connector，通过元数据（KVConnectorMetadata）协调传输任务。

• ​​Scheduler Connector​​：运行于Scheduler线程，负责判断是否需加载远端KV、更新Block状态、生成传输元数据。
• ​​Worker Connector​​：运行于Worker线程，根据元数据执行实际的数据加载和存储。

关键接口包括：

• start_load_kv/ wait_for_layer_load：消费者异步加载KV数据。
• save_kv_layer/ wait_for_save：生产者存储KV数据。
• build_connector_meta：Scheduler生成传输计划。

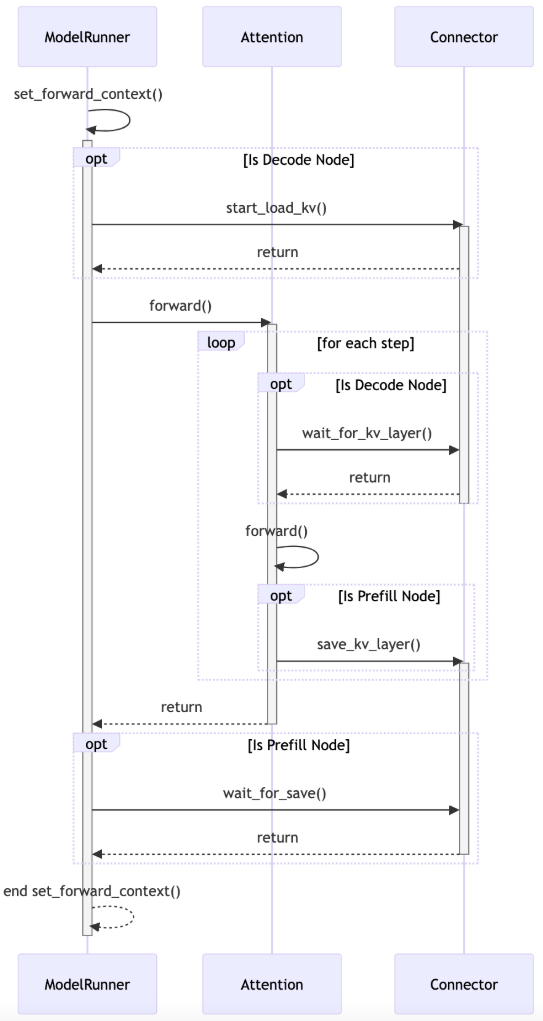

传输过程可实现计算与通信的重叠，提升整体效率。

三、演进方向与开放问题

3.1 控制信号传输机制

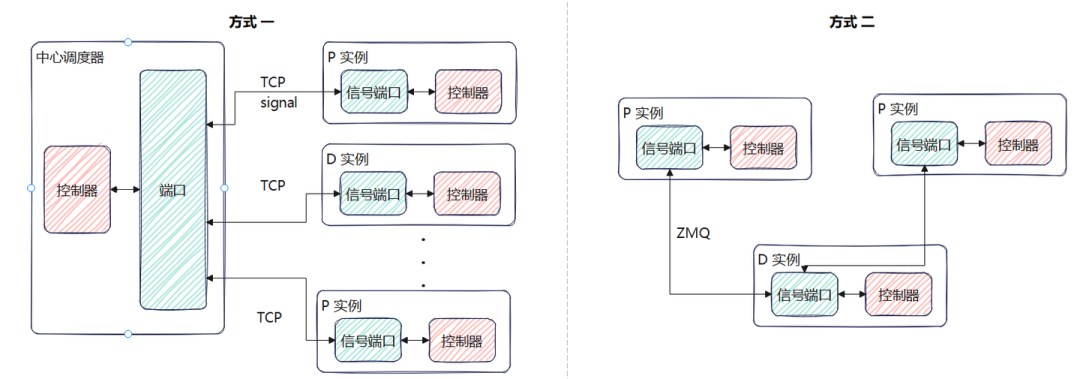

PD实例间需协调执行状态，如KV准备完成、释放本地缓存等。控制信号传输有两种方式：

• ​​直连​​：P与D间直接建立控制信道，延迟低但需自行处理可靠性。
• ​​经中心调度器​​：所有控制信令经调度器转发，实现简单但可能成为瓶颈。

需重点考虑信号丢失的处理，如重传机制或超时释放策略。

3.2 Scheduler轻量化设计

V1版本中Scheduler需处理KV传输状态，如等待远端KV、更新块映射等，逻辑日益复杂。未来应考虑将部分功能下放至Worker，保持Scheduler轻量高效。

3.3 可靠性保障机制

当前vLLM尚未全面考虑传输故障容错。未来需设计重传、重计算及一致性机制，确保部分传输失败时系统仍能正常完成推理。

四、笔者总结

KV Cache传递是PD分离架构的关键组件，其设计需综合考虑传输方式、并行策略、双向复用与带宽竞争等问题。vLLM通过V0/V1两套方案提供了基础实现，但在调度器轻量化、控制信号可靠性与传输容错等方面仍有优化空间。未来可结合中心存储与分布式优势，构建高效、稳定且可扩展的KV Cache传输系统。好了，今天的分享就到这里，点个小红心，我们下期见。

​​
