ECOC 2025: 海思基于低损耗SiN-SOI平台的224 Gbps硅光MRM及540 Gbps异质集成TFLN调制器

作者头像
光芯
发布2025-10-13 11:26:40
发布2025-10-13 11:26:40
760
举报
文章被收录于专栏:光芯前沿光芯前沿

在2025年欧洲光通信会议(ECOC)上,华为海思研究团队报道了两篇基于低损耗SiN-SOI平台的高速调制器成果。第一篇题目为First Demonstration of MRM on Low-loss SiN-SOI Platform for High-density and Low-power Optical Interconnection 的论文。该工作首次通过实验演示了一款基于低损耗SiN-SOI平台的O波段224 Gbps微环调制器(MRM)发射机。该技术方案凭借微环调制器的超紧凑尺寸与SiN波导的超低损耗特性(2dB/m传输损耗,0.5dB/facet单模光纤耦合),为高密度、低功耗短距离光互联系统的发展提供了关键技术支撑,对数据中心、高性能计算等领域的光通信技术升级具有重要意义。

第二篇文章题目为Multi-functional Heterogeneously Integrated TFLN on Silicon Photonics Platform Enabling 540 Gbps/lane IMDD Transmission with 0.9 Vpp Driving Voltage,该工作基于TFLN-on-SiN-SOI 异质集成平台,融合 TFLN 的高调制性能与 SiN-SOI 的高集成度,实现C波段400 Gbps/lane(200 GBaud PAM4)驱动电压仅0.9 Vpp, 消光比4 dB;TDECQ=2.2 dB,BER=3e-4。540 Gbps/lane(180 GBaud PAM8)眼图清晰,线性度高,满足 20% SD-FEC 阈值。

◆ 224 Gbps硅光微环调制器

一、引言:光互联技术的需求与挑战

随着AI计算需求的快速增长,光通信技术在数据中心、高性能计算及5G通信领域的核心地位愈发凸显。高性能计算系统不仅需要承载超大容量的数据带宽,还需在有限的物理空间内实现超高互联密度,这对光器件的尺寸与性能提出了双重要求。

在硅光子器件中,微环调制器(MRM)因相较于MZM具备更紧凑的结构,近年来已成为光互联领域研究与商业化的核心热点。当前,数据速率突破200 Gbps的MRM频繁出现在各类研究报告中,成为行业内衡量高速光互联技术水平的标杆。

然而,在现有高密度互联场景中,激光的功耗在系统总功耗中占比显著,其功耗水平不仅取决于激光自身的壁插效率,还与从激光到硅光子芯片的链路预算直接相关。在成熟的传统硅光子平台中,耦合技术主要分为垂直光栅耦合器与边缘耦合器两类:其中垂直光栅耦合器的插入损耗(IL)约为2 dB/facet,边缘耦合器的插入损耗约为1.5 dB/facet。若计入输入与输出两个端面,两类耦合器将带来3-4 dB的额外插入损耗,这一损耗需通过提升激光功率来补偿,进一步加剧了系统功耗负担。

针对上述挑战,本文首次提出并实验验证了基于低损耗SiN-SOI平台的MRM技术。通过将低损耗无源器件与224 Gbps MRM发射器相结合,构建了一套低功耗光互联技术方案,有效解决了传统平台耦合损耗高、激光功耗占比大的问题。

二、低损耗无源器件:SiN-SOI平台的核心支撑

2.1 SiN材料优势与平台集成突破

氮化硅(SiN)材料相较于SOI具有三大核心优势:更低的传输损耗、更优异的温度稳定性,以及更高的光功率损伤阈值。但长期以来,高性能SiN与SOI平台的集成一直是行业内的技术难点。

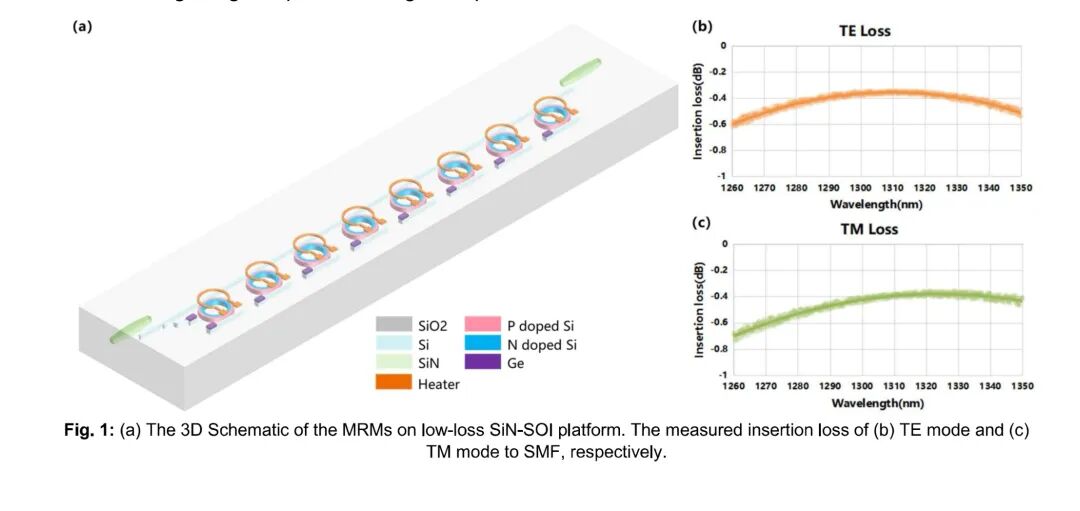

本文提出的SiN-SOI平台成功突破这一限制,实现了超低损耗SiN无源波导与SOI平台的高效集成。其结构设计如图1(a)所示:在MRM发射器中,SiN波导专门用于光信号的耦合与布线,而Si波导则负责集成MRM与监测光电二极管(mPDs),两类波导各司其职,既保障了光链路的低损耗特性,又确保了调制与监测功能的完整实现。

2.2 无源器件的关键性能指标

在光通信常用的O波段,本文设计的高性能SiN单模波导实现了0.02 dB/cm的超低传输损耗,这一指标为全链路损耗控制奠定了基础。同时,为匹配单模光纤(SMF)的光斑尺寸,研究团队对SiN边缘耦合器进行了精细优化。实测结果(如图1(b)、1(c)所示)显示,在1290 nm至1350 nm的波长范围内,对于TE模和TM模,单模光纤到硅光子芯片的耦合损耗均小于0.5 dB/facet,远低于传统耦合器的损耗水平。

此外,Si到SiN的过渡结构是SiN-SOI平台的关键连接组件,在1310 nm波长下,该过渡结构的插入损耗小于0.05 dB。基于上述无源器件的优异性能,整个光链路的低传输损耗得到了有效保障,为后续高速信号的稳定传输提供了必要条件。

三、MRM芯片设计与实测性能

3.1 芯片结构的精细化设计

本文提出的MRM芯片基于低损耗SiN-SOI平台完成设计与制造,其结构设计围绕“提升耦合效率、保障调制性能”展开:

- 采用跑道型微环结构:相较于传统圆形微环,跑道型微环能显著提升总线波导与微环之间的耦合效率,减少信号传输过程中的能量损耗;

- 采用Add-drop微环架构:在芯片的输入端口与下路端口分别设置了两个mPD,可实时监测光信号的传输状态,便于后续性能校准与优化;

- 集成横向PN结与加热器:在微环波导内部设计了横向PN结,并对结区的掺杂浓度进行了优化,以提升电光调制效率;同时,在波导正上方集成了加热器,用于实现波长调谐,确保芯片能适配不同信道的工作需求。

3.2 芯片的实测性能数据

3.2.1 传输光谱特性

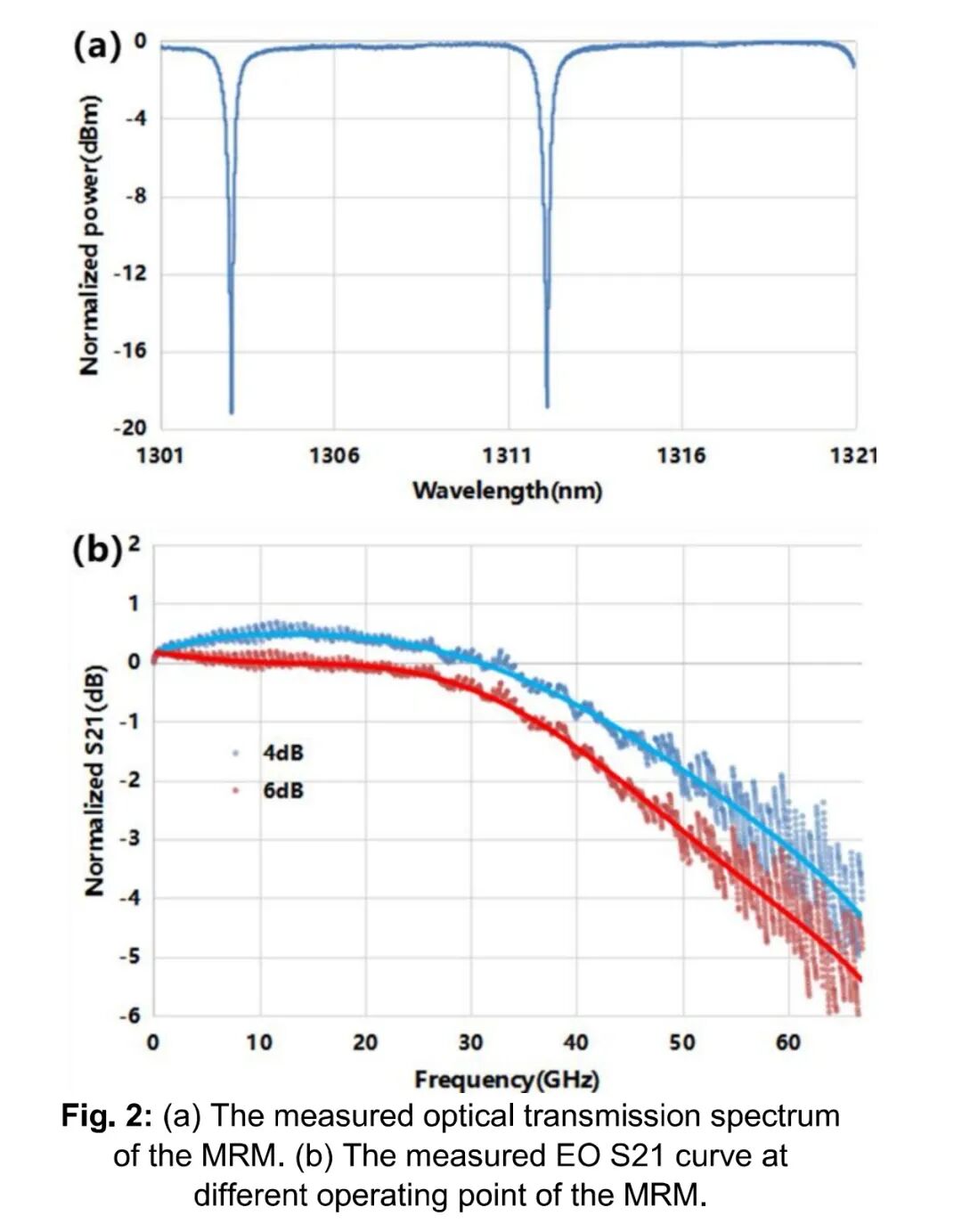

图2(a)展示了MRM芯片的实测传输光谱。结果显示,该MRM的自由光谱范围(FSR)约为9.2 nm,这一宽度可容纳8个信道间隔为200 GHz的光信号,具备支持波分复用技术的潜力,为提升系统带宽密度提供了可能。此外,器件的消光比(ER)约为19 dB,Q值约为3000,高Q因子体现了微环的窄带滤波特性与低损耗优势,进一步验证了SiN-SOI平台的低损耗特性。

3.2.2 电光带宽性能

通过在MRM芯片上施加不同反向电压,实测其电光(EO)效率约为20 pm/V,该指标反映了电压对波长调制的控制灵敏度,20 pm/V的效率意味着仅需较小的电压变化即可实现显著的波长偏移,有助于降低调制过程中的功耗。

在-1.5 V的反向偏压下,研究团队对MRM的电光带宽进行了测试(如图2(b)所示)。结果显示,在4 dB与6 dB的工作点下,芯片的3 dB电光带宽分别为59 GHz与51 GHz。这一带宽水平完全能够满足224 Gbps高速信号的调制需求,为后续发射器的高性能奠定了芯片级基础。

四、MRM发射器的系统级实验结果

为进一步验证MRM的实际传输性能,研究团队将MRM芯片封装为完整的发射机,并开展了系统级的性能测试

4.1 发射器的封装与配置

将驱动芯片与MRM芯片通过引线键合(wire bonding)的方式封装在评估板上,外部发射的射频(RF)信号通过连接器传输至DRV芯片,DRV芯片为MRM提供反向偏压与3 V的电压摆幅。

4.2 发射器的关键性能测试

4.2.1 RF性能测试

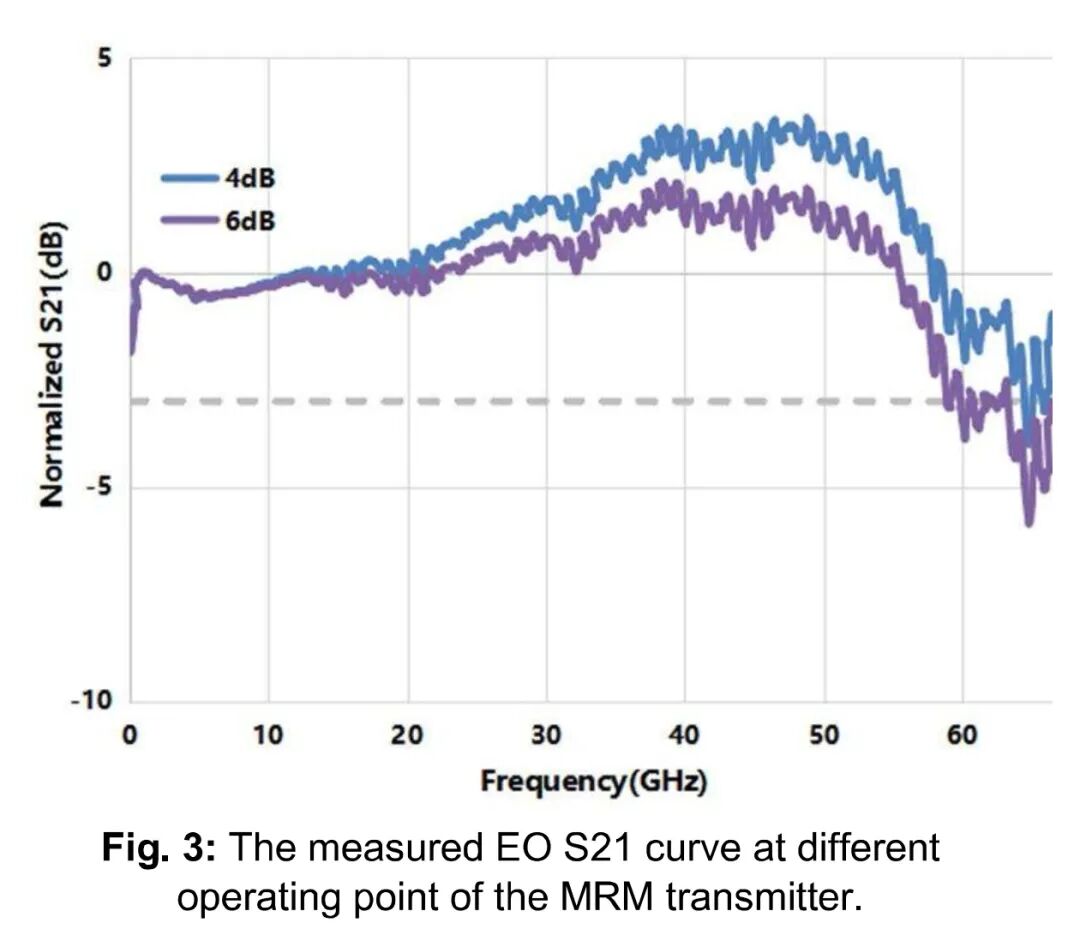

对发射器进行RF性能测试,测得其S21曲线如图3所示。由于研究团队对MRM与驱动芯片之间的电容负载匹配进行了优化,有效减少了级联过程中的信号反射与损耗,使得级联后的发射器整体带宽得到显著提升。实测结果显示,在4 dB与6 dB的工作点下,MRM发射机的3 dB电光带宽分别达到67 GHz与60 GHz,相较于单独MRM芯片的带宽进一步提升,为224 Gbps高速信号的传输提供了充足的带宽余量。

4.2.2 眼图性能测试

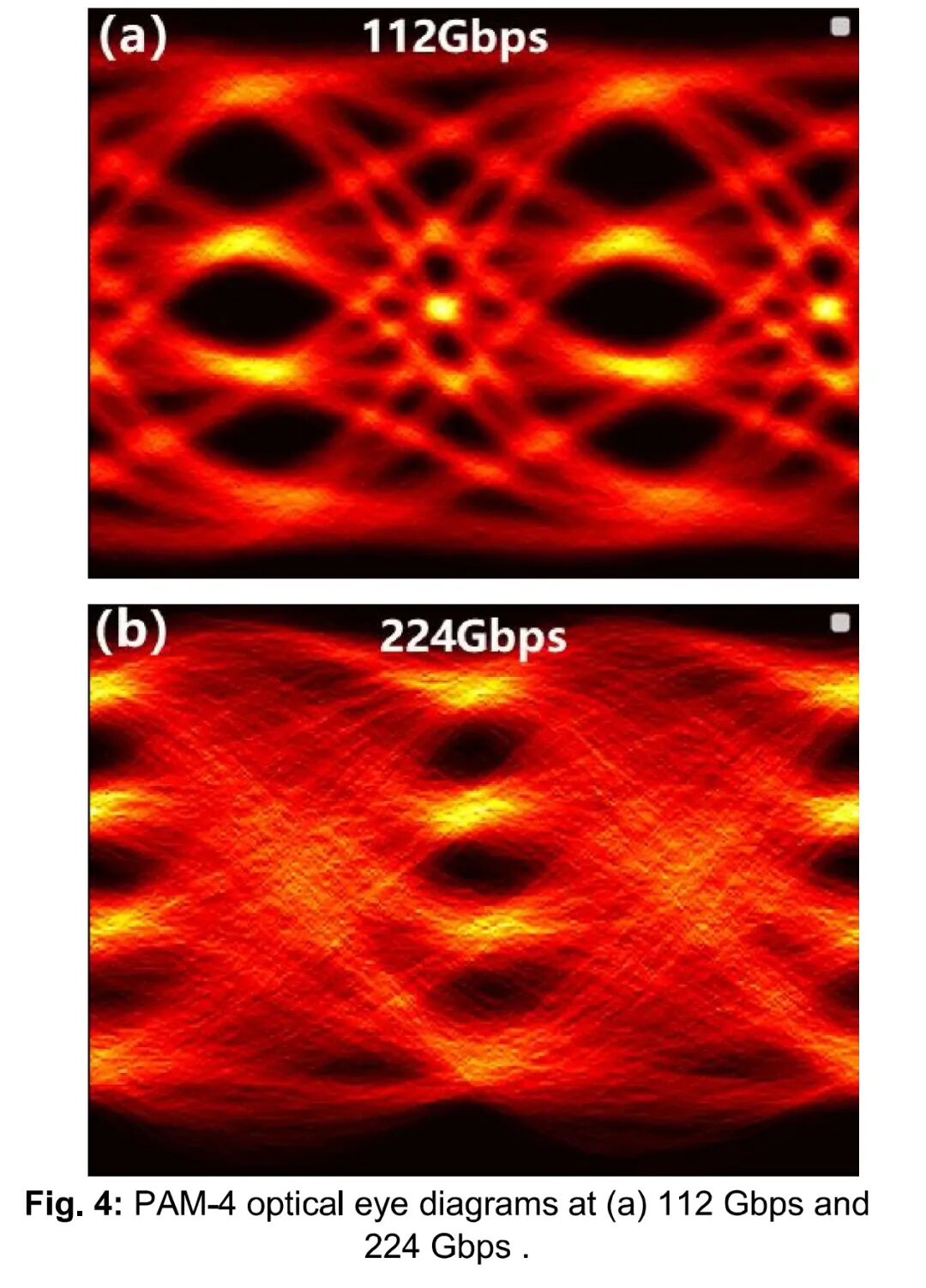

将高速PAM-4信号输入发射机,同时对包含电缆、连接器在内的链路RF响应进行了校准与预补偿,以消除链路损耗对信号质量的影响;输入光信号由O波段可调谐激光源提供,确保光源的稳定性。得益于光链路的低损耗特性,无需使用掺镨光纤放大器即可捕获清晰的调制光信号。实测眼图结果如下:

- 112 Gbps PAM-4信号(图4(a)):消光比(ER)为4.16 dB,发射机TECQ为2.14 dB,符号误码率(SER)为4.8e-4,各项指标均满足高速传输系统的要求;

- 224 Gbps PAM-4信号(图4(b)):消光比(ER)为3.2 dB,发射机TECQ为2.5 dB,符号误码率(SER)为2e-2。即使在224 Gbps的超高速率下,眼图仍保持清晰张开状态,验证了发射器的高速传输能力与稳定性。

五、系统功耗优化的量化分析

在多数基于MRM的低功耗收发器场景中,包含TEC的激光功耗占系统总功耗的比例较高,是制约系统能效的关键因素。结合已有研究数据,本文对系统功耗进行了量化分析:

- 针对基于<50 Gbps MRM的波分复用系统,外部光源能效约为2 pJ/bit;

- 针对基于112 Gbps MRM的CPO系统,外部光源的能效约为1.09 pJ/bit;

上述两类系统的总能效约为3-4 pJ/bit,其中光源能效占比约30%,是系统功耗优化的核心环节。

本文提出的低损耗SiN-SOI平台在链路损耗控制上具有显著优势:收发器的整个光链路涉及3个耦合接口(激光到硅光子芯片、硅光子芯片到光纤的调制信号输出、光纤到硅光子芯片的接收信号输入),该平台可实现整个光链路的总耦合损耗小于1.5 dB,相比多数传统耦合方案,损耗降低约3 dB。这意味着激光的传输功率分配可翻倍——无需提升激光的输出功率,即可实现相同的信号传输距离,进而使激光的能效提升100%;从系统层面来看,这一损耗优化可使全系统的能效节省约15%,为低功耗光互联系统的设计提供了重要技术支撑。

六、结论

本文通过低损耗SiN-SOI平台,在低功耗、高速光互联技术的发展中实现了显著突破。该平台具备超低插入损耗与高效耦合特性,成功支撑了224 Gbps MRM发射器的制备与测试。

从性能指标来看,该MRM发射器的带宽超过60 GHz,在112 Gbps与224 Gbps PAM-4信号下均能呈现清晰的张开眼图,充分验证了其高速数据传输潜力;从系统功耗来看,低损耗无源器件与高速MRM的结合,有效降低了激光功耗占比,使系统能效提升约15%。

这一技术方案凸显了在未来数据中心、高性能计算等高密度互联应用中的巨大潜力,为构建更高效、更紧凑的光通信系统铺平了道路,也为后续硅光子技术的商业化应用提供了重要参考。

◆ 540Gbps异质集成TFLN调制器

一、研究背景

AI数据中心光互连的技术瓶颈与需求随着人工智能(AI)技术的快速发展,数据中心流量呈现爆发式增长,对高速、低功耗光传输技术的需求日益迫切。目前,800 Gbps和1.6 Tbps以太网标准已通过多光纤或波长通道实现200 Gbps/lane的传输能力,但为进一步提升链路容量、降低单位比特功耗与成本,400 Gbps/lane技术正成为行业探索的核心方向。

在200 Gbps/lane技术体系中,硅光子(SiPh)平台凭借约50 GHz的调制带宽、单芯片集成8通道的能力,以及可依托成熟互补金属氧化物半导体(CMOS)工艺实现量产的优势,获得了广泛关注。然而,纯硅调制器受限于等离子体色散效应的固有原理,在200 GBaud速率下面临带宽、半波电压(Vπ)与损耗之间的难以调和的权衡问题,无法满足400 Gbps/lane的性能需求。

薄膜铌酸锂(TFLN)调制器因具备超高调制带宽、低V_π与低光损耗的特性,被视为硅调制器的理想替代方案。但在现有技术路线中,各类TFLN光子平台多存在功能单一的局限——缺乏光收发器产品必需的高性能无源组件、与标准单模光纤(SSMF)匹配的低损耗光斑尺寸转换器(SSC)、片上mPD及低功耗稳定相移器,难以直接应用于实际场景。

为此,华为海思提出TFLN-on-SiN-SOI异质集成平台,融合TFLN的高调制性能与SiN-SOI平台的高集成度,填补400 Gbps/lane光互连的技术空白。

二、TFLN光子集成芯片(PIC)的结构设计与核心特性

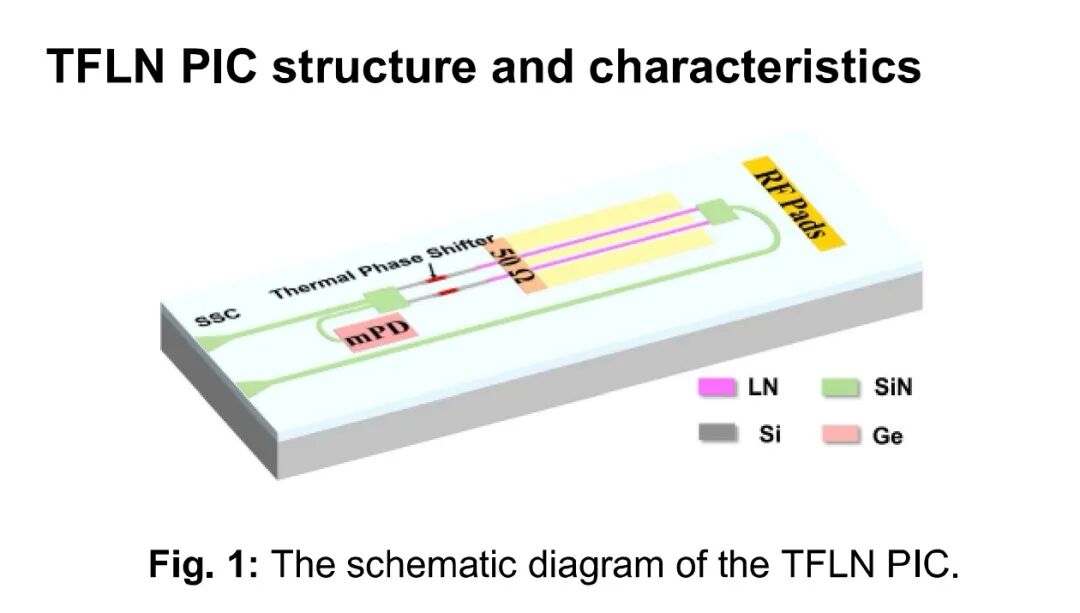

TFLN-on-SiN-SOI平台以铌酸锂(LN)、硅(Si)、锗(Ge)和氮化硅(SiN)为关键光学材料,充分发挥各材料的性能优势,构建功能完备的光子集成芯片(PIC)。该PIC的核心结构包括混合Si-SiN-TFLN马赫曾德尔调制器(MZM)、SiN SSC、Si热光相移器(TOPS)及片上Ge光电探测器(PD),各组件协同工作,实现高带宽、低损耗、低功耗的信号调制与传输。

2.1 芯片整体架构与功能分工混合

Si-SiN-TFLN MZM是PIC的核心功能单元,其内部集成高速TFLN相移器与低功耗Si TOPS:TFLN相移器负责射频(RF)信号调制,保障高速传输性能;Si TOPS则用于将MZM偏置至最佳工作点,解决传统LN调制器的直流漂移(DC-drift)问题。SiN SSC作为芯片与外部光纤的接口,实现光信号的低损耗耦合;片上Ge PD采用单片集成方式,无需后处理键合或离线探测器,简化封装流程并降低物料清单(BOM)成本。此外,平台还可灵活集成波分复用/解复用器(用于CWDM4、LWDM4应用)、可变光衰减器(VOA)及任意比例功率分路器等可选模块,进一步拓展功能边界。

2.2 核心组件的关键性能参数

(1)TFLN调制器:超宽频带与低反射特性

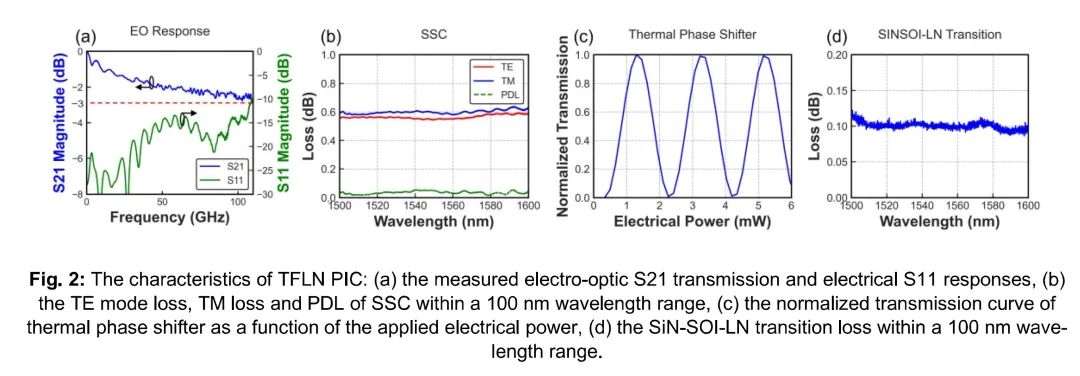

实测数据显示,TFLN调制器的3 dB电光(EO)带宽超过110 GHz,在C波段的差分半波电压为2.8 V,可满足超高速信号调制需求。同时,其S11参数在全频谱范围内低于-10 dB,表明RF反射极低,能有效保障RF链路的信号完整性;采用的差分驱动结构进一步优化了信号质量,同时降低了驱动电压需求。

(2)SiN SSC:低损耗与宽兼容性

SiN SSC在SCL波段100 nm波长范围内,对TE和TM模式的SSMF耦合损耗均约为0.6 dB,偏振相关损耗(PDL)低于0.05 dB,具备优异的偏振与波长不敏感性。这一性能优势源于其10 μm的大模场直径(MFD)——与SSMF的MFD高度匹配,而传统纯TFLN平台的SSC受限于制造能力与设计灵活性,MFD通常仅为2-4 μm,若要实现0.6 dB的低插入损耗,需采用极小的关键尺寸(CD),给LN制造带来巨大挑战,或依赖定制光纤,无法适配标准光纤接口。

(3)Si TOPS:超低功耗调谐

Si TOPS采用Si波导结构,利用Si的热光(TO)系数为LN的5倍这一特性,实现超高调谐效率。实测结果显示,仅需1 mW的电功率即可实现π相位偏移,调谐功耗可忽略不计,大幅降低了光收发器的总功耗。

(4)SiN-SOI-LN过渡结构与片上Ge PD

为解决LN波导与SiN-SOI波导之间的光互连问题,平台设计了绝热taper过渡结构,在100 nm波长范围内实现低于0.1 dB的过渡损耗,保障多波长应用的兼容性。片上Ge PD的单片集成不仅省去了额外的键合工序,还减少了离线探测器引入的信号损耗与延迟,当平台扩展至DR8、2XFR4等多通道应用,或实现单芯片集成收发功能时,这一优势将更为显著。

2.3 可靠性:突破传统LN调制器的稳定性难题

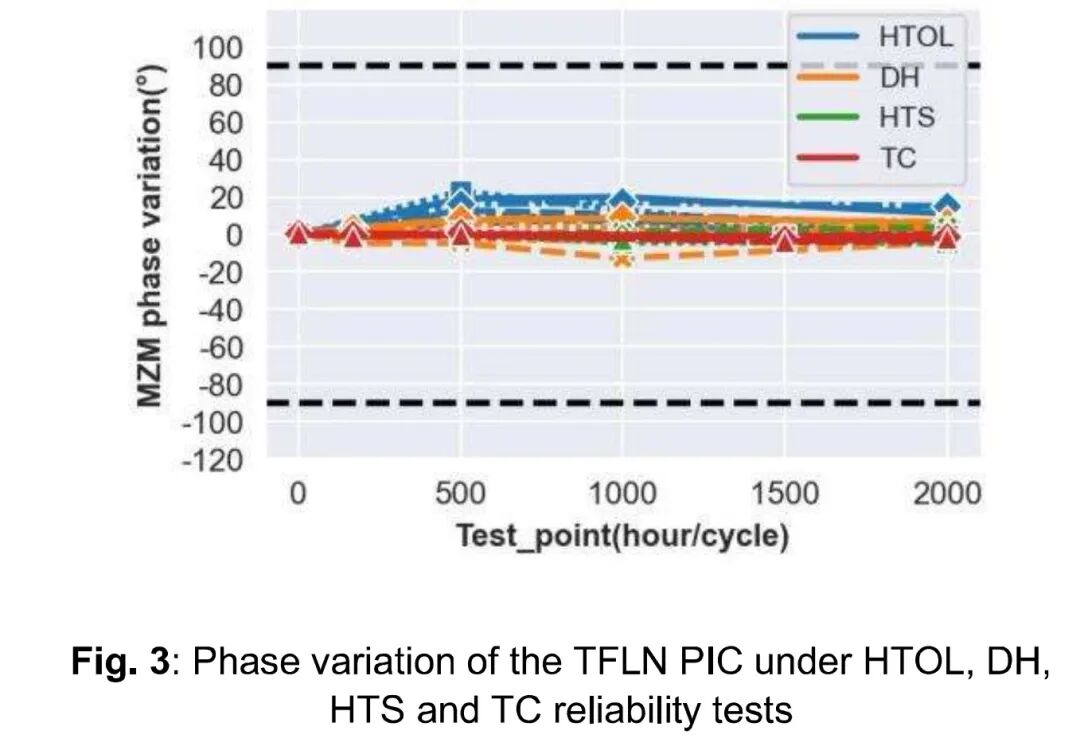

传统LN调制器普遍存在DC漂移问题,严重影响长期工作稳定性,而TFLN-on-SiN-SOI平台通过“TFLN MZM+Si TOPS”的协同设计,可有效解决这一问题。为验证平台可靠性,研究团队进行了四项严苛测试:高温工作寿命(HTOL)测试(125℃环境下施加2倍额定电压)、湿热(DH)测试(85℃/85%相对湿度,持续2000小时)、高温存储(HTS)测试(150℃,持续2000小时)及温度循环(TC)测试(-40℃至85℃,循环2000次)。

测试结果表明,PIC在所有工况下均保持稳定的相位特性,无性能劣化,满足工业级可靠性要求。

三、系统实验 setup 与传输性能验证

为全面评估TFLN-on-SiN-SOI平台的传输能力,研究团队搭建了完整的系统测试平台,并针对PAM4、PAM6、PAM8三种调制格式进行了速率与误码性能验证。

3.1 实验 setup 流程

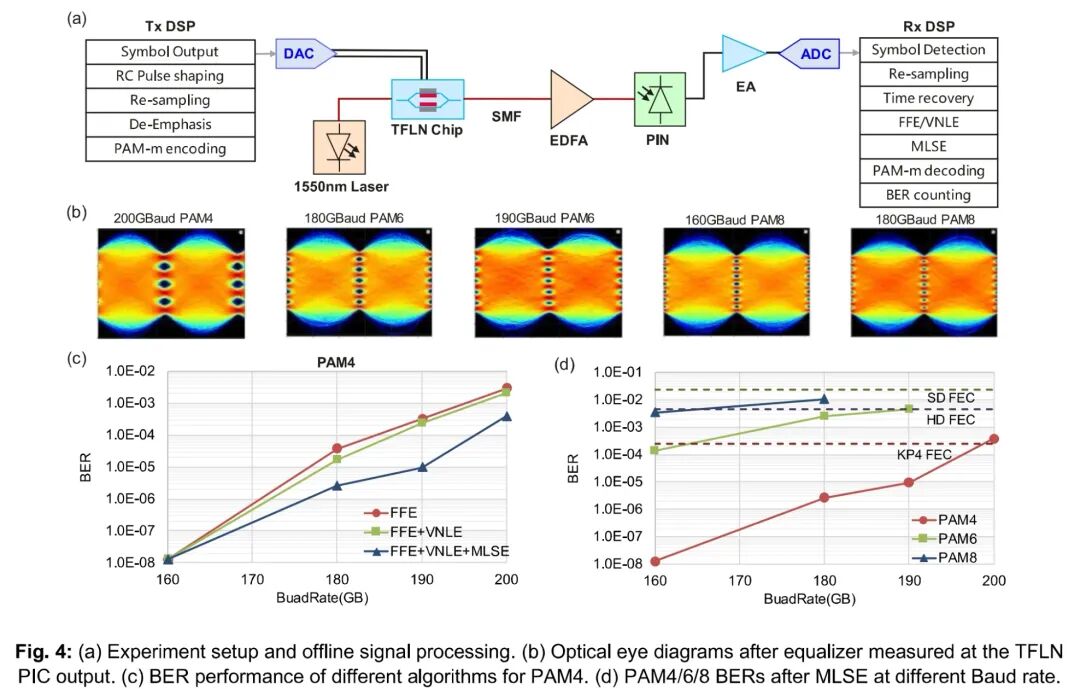

在发射端,首先通过离线DSP生成长度为2^15的PRBS序列,经PAM-m编码后,采用预加重技术与滚降系数为0.1~0.2的升余弦(RC)滤波器进行信号优化,以适配高波特率信号的传输需求。优化后的信号通过高采样率数模转换器(DAC)生成差分电信号,无需额外电放大器,直接通过RF探针驱动TFLN PIC——此时,集成的Si TOPS将PIC偏置于正交工作点,确保调制线性度。

光信号路径中,1550 nm CW激光耦合进入PIC,经调制后的光信号由EDFA放大,再通过100 GHz光电探测器(PD)转换为电信号;转换后的电信号经110 GHz带宽的电放大器放大后,由高速ADC捕获,最终通过离线DSP完成信号处理,包括重采样、时序恢复、150抽头前馈均衡器(FFE)、带3符号记忆的Volterra非线性均衡器(VNLE)、1抽头最大似然序列估计(MLSE)及PAM-m解码。

3.2 关键传输性能结果

(1)400 Gbps/lane:200 GBaud PAM4调制在200 GBaud PAM4调制格式下,TFLN PIC实现了400 Gbps/lane的传输速率。此时,驱动电压仅需0.9 Vpp,即可达到4 dB的消光比(ER);经均衡处理后,计算得到的传输色散代价(TDECQ)为2.2 dB,比特误码率(BER)低至3e-4,显著优于同类技术的实测结果,且远低于KP4前向纠错(FEC)的阈值要求,展现出优异的信号质量与低驱动功耗特性。

(2)540 Gbps/lane:180 GBaud PAM8调制在更高阶的180 GBaud PAM8调制模式下,平台首次实现了540 Gbps/lane的强度调制直接检测(IMDD)传输。实测眼图显示,信号眼图张开清晰,线性度高,BER满足20%软判决前向纠错(SD-FEC)的阈值要求,验证了平台在超高速场景下的应用潜力。

(3)其他调制格式的性能补充

对于190 GBaud PAM6调制,平台实现了458 Gbps的净传输速率,BER为4e-3,满足7%硬判决前向纠错(HD-FEC)阈值;在160 GBaud和180 GBaud PAM8调制下,净速率均接近450 Gbps,分别满足7% HD-FEC与20% SD-FEC的阈值要求,进一步证明了平台对不同调制格式的兼容性与适应性。

四、结论:平台的技术价值与应用前景

华为TFLN-on-SiN-SOI异质集成平台的研究成果,首次实现了TFLN与SiN-SOI的高效融合,在技术层面呈现三大核心价值:其一,保留了TFLN调制器>110 GHz带宽、2.8 V差分Vπ的高调制性能,同时继承了SiN-SOI平台低损耗(SiN波导传播损耗<0.1 dB/cm)、高集成度的优势,且未劣化原有SiN-SOI组件的性能;其二,通过Si TOPS与片上Ge PD的设计,解决了传统LN调制器的DC漂移问题与封装复杂度问题,同时将调谐功耗降至1 mW/π,实现“高性能-低功耗-高可靠”的协同;其三,0.6 dB的SSMF耦合损耗与标准光纤接口适配,为实际工程应用扫清了关键障碍。在应用层面,该平台可灵活扩展至DR8、2XFR4等多通道场景,或实现单芯片集成收发功能,不仅能支撑下一代400 Gbps/lane光互连需求,还为未来1.6 Tbps、3.2 Tbps以太网的发展奠定基础,成为AI数据中心、高性能计算等领域高速光传输的核心解决方案。
