计算机视觉遇见手绘图表，如何教会机器理解流程图？

本文讲解了将原始的手绘图表（比如白板照片、流程图、线框图）转换成结构化的、机器可读的 JSON。这事儿听起来简单，实践起来却复杂得惊人。本文将通过我的技术实践历程，介绍实际遇到的困难以及真正有效的解决方案。

挑战：为什么图表识别比你想象的更难

当你看一张流程图时，你的大脑能瞬间理解其中的关系：方框代表概念，箭头表示流向，文本标签提供含义。但对机器来说，这完全是另一回事。

核心难点在于：

• 箭头模糊性：那是虚线、点线，还是没画好的实线？这三种情况需要不同处理。
• 元素重叠：当箭头交叉时，你怎么知道哪个端点属于哪条箭头？
• 文本干扰：如果有人直接把标签写在箭头上怎么办？
• 绘制风格不一致：一个人画圆滑的弯，另一个人画带角的折。同样的箭头，像素模式却完全不同。

这些都不是极端案例——在现实世界的图表中比比皆是。

系统架构：三个核心部分

解决方案围绕三个相互关联的子系统构建：

• 目标检测（系统的"眼睛"）

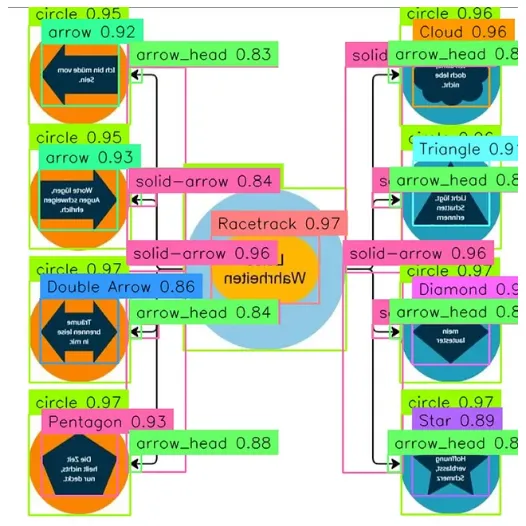

使用 RF-DETR作为主干网络，训练模型识别 17 个不同类别：形状（矩形、圆形、菱形、五边形）、各种样式的箭头（实线、虚线、点线、双线）以及箭头头部。

• 训练挑战：模型最初无法识别旋转的形状——倾斜 30 度的形状会被错误分类。这不是根本性缺陷，而是数据集的问题。
• 解决方法：在分析失败案例后，我通过细粒度旋转（10°–30° 增量）来增强训练数据。事后回想这似乎显而易见，但这需要实际运行模型、观察失败并理解其原因。在重新平衡数据集后，对这些形状的检测准确率显著提升。
• 最终结果：所有类别的 mAP 达到 0.8265，其中箭头（0.90 AP）和箭头头部（实线箭头可达 0.95+ AP）的表现尤其出色。


• 文本识别（系统的"翻译官"）

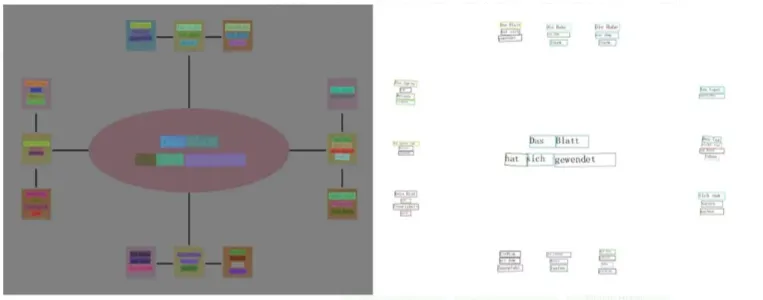

我集成了 PaddleOCR 来提取形状内部和连接线旁边的文本。但 OCR 不仅仅是读取文字——它还要理解文本出现的位置。

工作流程：

• RF-DETR 提供感兴趣区域（裁剪出的图像部分）
• 应用锐化内核（小心混合以避免过度增强）
• 运行 OCR 并捕获边界框、识别文本和置信度分数
• 标记任何与箭头路径重叠的文本

这种重叠检测对下一个组件至关重要。


• 空间关系映射（系统的"问题解决者"）

这里是真正复杂的地方。我需要回答：哪个箭头连接哪个形状？方向如何？


算法：鲁棒的箭头端点检测

核心创新在于：最远点轮廓分析。与其直接预测端点（当箭头是虚线、曲线或被遮挡时会失败），不如将箭头视为连续形状，并找到其轮廓上距离最远的两个点。

处理流程：

第一步：自适应二值化掩码 - 将裁剪出的箭头转换为二值图像（仅黑白）。这能将箭头与周围噪声分离开。

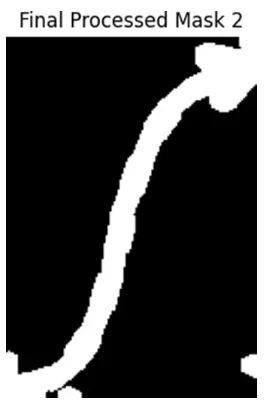

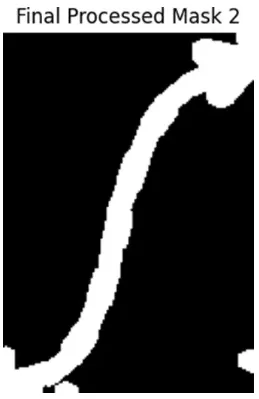

第二步：连接缺口 - 对于虚线和点线箭头，使用形态学闭运算和膨胀操作来连接视觉上的缺口。结果是：即使原图是断开的，也能得到一条连续的线。



第三步：提取轮廓 - 在二值图像中找到所有轮廓。通常有一个主轮廓代表箭身体，但通过过滤启发式方法（轮廓面积、周长与面积比）可以确保选中正确的那个。

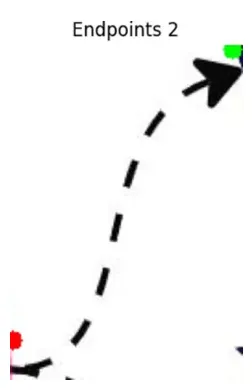

第四步：寻找最远点 - 沿着轮廓采样点，并计算所有点对之间的距离。具有最大间距的两个点？那就是你的端点。 这种方法非常鲁棒——无论箭头是弯曲的、笔直的还是奇怪扭曲的，它都有效。

第五步：确定方向 - 使用检测到的箭头头部来判断哪个点是起点，哪个是终点。没有箭头头部？则回退到曲率分析或一个训练来预测箭头方向的小型 ML 模型。


为何有效：传统的端点检测在处理不完整或重叠的绘图时会失败。但最远点方法对噪声、弯曲甚至遮挡都具有不变性。只要箭头大部分可见，它就能找到端点。

实际问题（以及解决方案）

• 问题 1：虚线和点线箭头

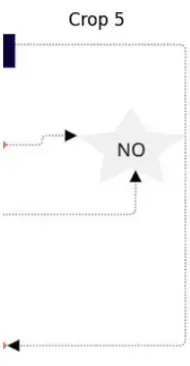

图表使用虚线来表示条件流或不同的关系。挑战在于：你的二值掩码显示的是不连续的线段，而不是连续的线。

解决方案：

• 首先，尝试形态学闭运算（一种标准图像处理技术）来连接规则的间隙。
• 对于不规则的间距，实现虚线插值：找到最近的虚线端点并重建缺失的线段。

结果：系统将所有箭头类型都视为连续路径。

测试这个方案需要收集绘制不佳的虚线箭头样本，并迭代改进连接缺口的逻辑。这不光鲜，但必不可少。




• 问题 2：重叠箭头

有时图表很拥挤。两条箭头交叉，你需要弄清楚哪些端点对属于同一条箭头。

解决方案：

• 为每条箭头生成候选端点配对。
• 对每个候选配对，计算一个"平直度分数"：欧几里得距离 ÷ 沿着箭头骨架的实际路径长度。
• 平直度分数告诉你路径有多直接——正确的配对几乎是直的，而错误的配对比比弯折。
• 使用基于骨架化路径的广度优先搜索来探索选项并选出最佳者。

这种启发式方法出奇地有效。在拥挤的布局中，正确的配对几乎总是拥有最高的平直度分数。




• 问题 3：文本干扰

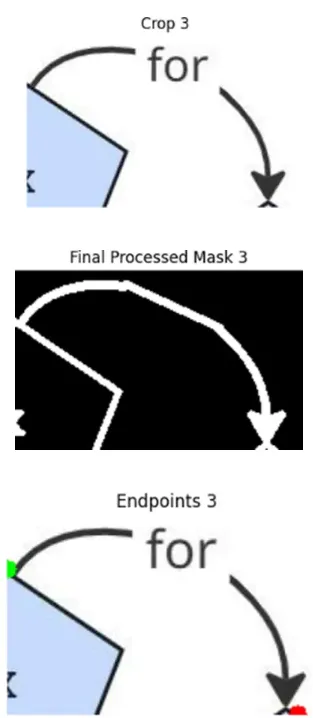

有人把标签放在箭头上方，破坏了视觉连续性。二值掩码现在显示箭头被分割成两个片段。

解决方案：

• 使用 OCR 结果来识别文本遮挡箭头的确切区域。
• 找到文本间隙前后的箭头像素。
• 插值一条平滑路径来连接这些点。
• 箭头被恢复，且不会错误地将文本解释为形状的一部分。

这需要 OCR 和空间映射组件之间的紧密配合，但它显著提高了鲁棒性。


• 问题 4：箭头头部检测的脆弱性

箭头头部很小，而且绘制常常不一致。最初，检测器在这方面很挣扎，尤其是在放大或低分辨率图像上。

解决方案：

• 将箭头头部作为主要的方向信号（如果可用）。
• 实现备用启发式方法：局部曲率分析和方向预测模型。
• 训练一个小型 ResNet 来处理特定形状的数据，以从分割后的掩码预测方向角。

这种分层方法意味着即使箭头头部检测失败，系统也能保持功能。

• 颜色作为上下文信息

使用 K-Means 聚类和基于 HSV 色彩空间的流程添加了颜色分类。这不仅仅是为了美观——颜色信息有助于在重叠场景中分离视觉上纠缠的箭头， essentially 提供了另一个用于消除歧义的维度。

从检测到结构：最终输出

在完成所有检测和关系映射之后，系统输出一个结构化的 JSON 文件，将整个图表编码为一个图：

• 节点：每个形状、箭头和文本元素，包含位置、大小、几何形状、颜色和标签。
• 边：节点之间的有向连接，捕获语义关系。
• 画布：全局尺寸和元数据。

这个 JSON 成为下游应用（可视化、查询、流程挖掘等，任何用例需求）的基础。

结果与经验教训

• 检测性能：

整体 mAP 为 0.8265（满分 0.95 的尺度下）。

在 294 个检测到的箭头上，箭头连接准确率的精确度和召回率达到 96.71%。

• 关键洞见：
• 数据集质量胜过模型复杂度：投入时间进行深思熟虑的数据增强（尤其是细粒度旋转）比调整检测器架构能带来更好的结果。
• 几何启发式方法是你的朋友：当机器学习变得模糊时，回归几何原理。最远点算法和平直度分数之所以有效，是因为它们基于几何学，而不是统计学。
• 尽早用真实数据测试：许多问题只有在用实际手绘图表测试后才会暴露。合成训练数据有价值但不完整。
• 通过冗余实现鲁棒性：多重备用策略（箭头头部检测 → 曲率分析 → ML 模型）意味着即使单个组件失败，系统也能保持有效。
• 集成是难点：让 OCR、检测、分割和空间映射很好地协同工作，需要仔细的 API 设计和大量测试。模型相对简单；工程实现很复杂。

如果重来一次，会怎么做：

• 一开始就使用更多样化的训练数据——奇怪的角度、糟糕的光线、重叠的元素。
• 更早投入可视化调试工具，以了解模型"看到"了什么。
• 对箭头头部检测使用集成方法，而不是依赖单一检测器。
• 考虑在空间关联步骤使用图神经网络（尽管传统的 KD-Tree 匹配已经足够好用）。

总结

构建生产就绪的计算机视觉系统意味着既要解决理论问题（如何检测物体？），也要解决实际问题（如何处理混乱的现实世界数据？）。最远点轮廓算法和缺口连接策略并非突破性创新——它们是源于理解手绘图的约束并尊重"完美数据不存在"这一现实而产生的解决方案。

如果你正在从事涉及结构化图表、文档分析或流程挖掘的视觉问题研究，我希望这里概述的方法——几何启发式、分层备用方案和精心集成——能对你有所助益。

你构建过从混乱图像中提取结构的视觉系统吗？我很想在评论区听到你的方法。哪些问题最让你感到意外？
