激光器芯片的分类

激光器芯片的分类：

1：按出光结构分类（最核心）

出光结构是激光器芯片的本质差异，直接决定其光束方向、耦合效率、集成能力等关键性能。

• 边发射激光器芯片（Edge-Emitting Laser, EEL）： 激光从芯片侧面平行于衬底射出，谐振腔由芯片两侧的布拉格光栅（DBR）或多层膜构成。
  • FP激光器（Fabry-Perot Laser）：最早期的EEL，无内置光栅，通过芯片两端镀膜形成谐振腔，输出多纵模，成本低但波长稳定性差，适用于短距传输（如数据中心内部短距互联）。
  • DFB激光器（Distributed Feedback Laser）：在FP基础上内置布拉格光栅，实现单纵模输出（波长更稳定），降低损耗，适用于中长距离传输（如5G基站、光纤骨干网）。
  • EML激光器（Electro-Absorption Modulated Laser）：集成DFB激光器与电吸收调制器（EAM），可直接调制高速信号（无需外部调制器），适用于高速率长距离传输（如100G/400G光模块）。
  • 子类：
  • 核心特点：输出功率高（可达数瓦）、电光转换效率高（＞50%）、传输距离远（＞10km），但集成难度大（需额外耦合光学元件）。
• 面发射激光器芯片（Surface-Emitting Laser, SEL）： 激光从芯片表面垂直于衬底射出，谐振腔由上下两层分布式布拉格反射镜（DBR）构成（形成“垂直腔”）。
  • VCSEL（Vertical-Cavity Surface-Emitting Laser）：最常见的面发射激光器，采用DBR作为谐振腔，阈值电流低（＜10mA）、单波长工作稳定、可二维阵列集成（如3D传感中的点阵光源），适用于短距高速数据传输（如数据中心服务器间互联、计算机内部光互连）、消费电子3D传感（如智能手机面部识别、AR/VR手势控制）、激光雷达（如自动驾驶中的环境感知）。
  • 子类：
  • 核心特点：集成度高（可在1mm²内集成数千个激光器）、制造成本低（适合大规模量产）、无腔面阈值损伤（寿命更长），但输出功率低（＜100mW）、光束发散角大（需透镜准直）。

2. 按材料体系分类（决定波长与性能）

材料是激光器芯片的“发光介质”，直接决定其发光波长、电光转换效率、工作温度等关键参数。

• 砷化镓（GaAs）： 直接带隙半导体材料，电子迁移率高（＞8000cm²/V·s）、禁带宽度大（1.42eV），适合短波长激光（如780nm、850nm、980nm）。
  • 应用：VCSEL（消费电子3D传感）、FP/DFB激光器（数据中心短距互联）。
• 磷化铟（InP）： 直接带隙半导体材料，电子迁移率高（＞5000cm²/V·s）、禁带宽度适中（1.35eV），适合中长波长激光（如1310nm、1550nm）。
  • 应用：DFB/EML激光器（光纤骨干网、5G基站）、EEL激光器（工业激光泵浦）。
• 氮化镓（GaN）： 宽禁带半导体材料（3.4eV），电子迁移率高（＞2000cm²/V·s），适合短波长紫外激光（如365nm、405nm）。
  • 应用：激光显示（如激光电视）、光存储（如蓝光光盘）、紫外杀菌（如医疗设备）。
• 硅基（Si）： 间接带隙半导体材料，本身不能高效发光，但通过异质集成（如磷化铟/硅光子集成）可实现硅基激光器，适合高速光互连（如数据中心CPO共封装光学）。

3. 按应用场景分类（功能需求导向）

• 通信领域：
  • 短距：VCSEL（数据中心内部互联、计算机光互连）、FP激光器（光纤到户FTTH）；
  • 中长距：DFB激光器（5G基站、传输网）、EML激光器（骨干网、城域网）；
  • 高速：100G/400G EML/VCSEL（数据中心下一代互联）。

观察激光器的分类，我们可以看出三五族激光器芯片的优点还是很突出的。

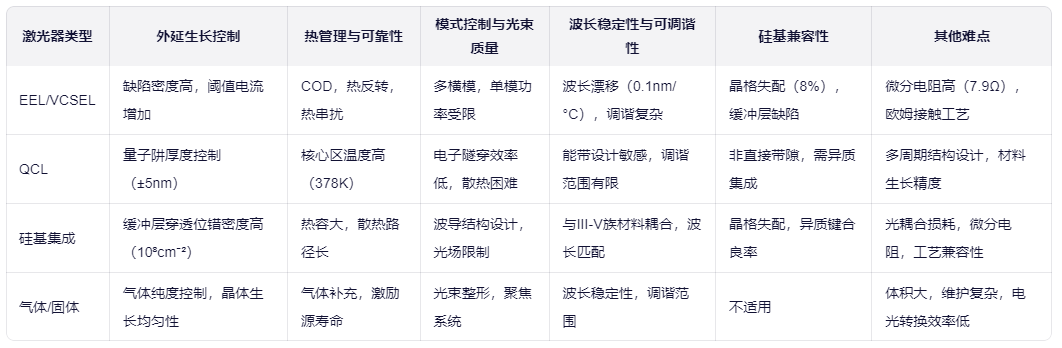

激光器芯片作为光电子领域的核心器件，其性能直接决定下游系统的效能与成本。尽管在材料、结构、集成等方面已取得显著进展，但在外延质量、热管理、模式控制、硅基兼容性等方面仍存在重大技术挑战。
