OSPF高级配置——NSSA区域与地址汇总

作者头像
网络豆
发布于 2022-11-20 01:59:00
发布于 2022-11-20 01:59:00
7700
举报
文章被收录于专栏:python基础文章python基础文章
  • 作者简介:一名在校云计算网络运维学生、每天分享网络运维的学习经验、和学习笔记。
  •  座右铭:低头赶路,敬事如仪
  • 个人主页:网络豆的主页​​​​​​

目录

 前言

一.NSSA区域

1. 非纯末梢  (重点)

 ① 链路通告的类型:(了解)

 ② 末梢网络的特点

③ 非纯末梢  NSSA

④ 非纯末梢的配置 (重点)

2.小结

①常见的6种LSA

②每一种区域中允许泛洪的LSA

③OSPF的路径类型

④OSPF的路径类型的优先级

二.OSPF路由协议地址汇总

1.汇总作用与注意点

2.地址汇总的类型和命令

①区域间路由汇总:

②.外部路由汇总

例子:


 前言

本章将会讲解OSPF高级配置中的NSSA区域,和地址汇总。


一.NSSA区域

由于OSPF网络中末梢区域不允许存在ASBR,所以在一台属于末梢区域的路由器上配置重分发

路由到OSPF区域中是无法实现的。

如下:进行路由配置

  1. router ospf 1
  2. area 1 stub
  3. redistribute rip subnets
  4. network 192.168.0.4 0.0.0.3 area 1
  5. router rip
  6. version 2
  7. network 10.0.0.0

配置完成后,其他区域无法学习到10.0.0.0网段的路由。观察配置,发现此路由器所在区域为 末梢区域,而末梢区域无法接收此类LSA。此时可以修改OSPF区域类型,将此区域改为标准区域配置如下。

Router (config–router)#no area 1 stub

同样,此区域内所有路由器均需要修改配置,改为标准区域。 在重分发路由时,如果路由器所属区域类型是末梢区域,会有相应的提示出现,请注意观察, 以免出现相似的问题。提示如下。

Warning: Router is currently an ASBR while having only one area which is a stub area.

当此区域的路由器性能较差时,如果改为标准区域可能会导致路由器的内存、CPU等资源占用 率较高,从而导致转发缓慢或出现网络故障。那么,这时应该如何处理呢?


1. 非纯末梢  (重点)

 ① 链路通告的类型:(了解)

  1.           LSA1    是单个路由器发的链路通告 给 DR 路由器
  2.           LSA2    DR 发给本区域内部路由器的网络链路状态通告‘
  3.           LSA3  是 ABR 发的 网络汇总通告 发给其他区域
  4.           LSA4   是 ABR 发的关于 ASBR 自治系统边界路由器的信息 发到 ospf 区域
  5.           LSA5  是 ASBR 发的关于其他自治系统的路由状态信息 发到 OSPF区域

 ② 末梢网络的特点

  1.       只有一个默认路由作为我i他区域的出口
  2.       区域不能是虚链路穿越区域
  3.       末梢区域中能有 ASBR
  4.       末梢区域不能是骨干区域

所以末梢区域中不会有 LSA4  和 LSA5 完全末梢中 除了 LSA3 的一条默认路由外  也没有其他的LSA3  和 LSA4  LSA5


③ 非纯末梢  NSSA

  当末梢网络必须接入一个其他AS 网络后 为了解决 末梢网络里没有LSA4 LSA5 而无法识别外部网络的情况     非纯末梢中 使用 LSA7 来代替 LSA4 和LSA5 通告全网络的外部路由信息。

④ 非纯末梢的配置 (重点)

   area  区域号   nssa 如果有默认需要非纯末梢区的ABR通告 LAS3  则需要在 ABR 上添加    area  区域号  nssa  no-summary


2.小结

①常见的6种LSA

LSA1、LSA2、LSA3、LSA4、LSA5、LSA7


②每一种区域中允许泛洪的LSA

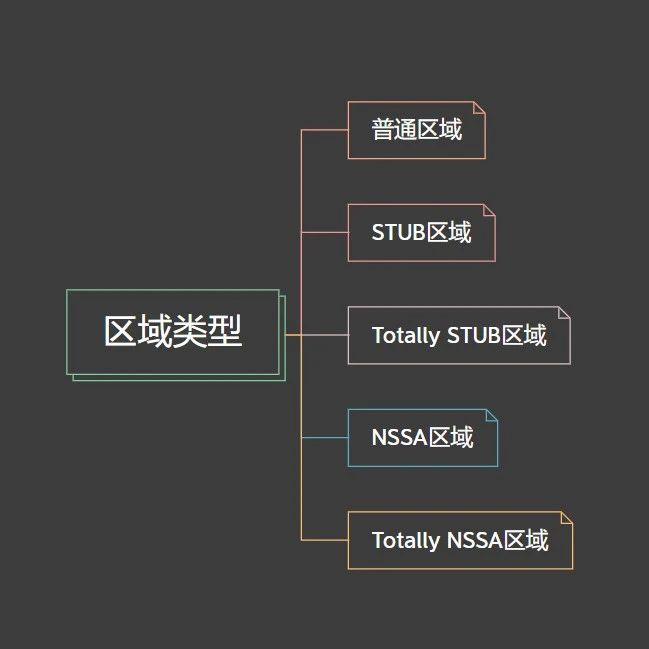

区域类型

1&2

3

4&5

7

骨干区域(区域0)

允许

允许

允许

不允许

非骨干区域,非末梢区域

允许

允许

允许

不允许

末梢区域

允许

允许

不允许

不允许

完全末梢区域

允许

不允许*

不允许

不允许

NSSA

允许

允许

不允许

允许

③OSPF的路径类型

区域内路径、区域外路径、类型1的外部路径和类型2的外部路径


④OSPF的路径类型的优先级

区域内路径: 优先级1 区域间路径: 优先级2 E1外部路径:        优先级3 E2外部路径:    优先级4 1表示最高的优先级,4表示最低的优先级


二.OSPF路由协议地址汇总

在大型网络中地址汇总有利于减少路由条目,接下来介绍OSPF路由协议中地址汇总的配置。

1.汇总作用与注意点

汇总:  在路由器上通过命令将多个连续的网段汇成一条 传给其他路由器               作用: 减少泛洪的LSA数量节省资源                          屏蔽一些网络不稳定的细节来节省资源                          减少路由表中的路由条目    注意  1  汇总的命令要在 区域边界路由器或者 自治系统边界路由器上输 (重点)            2  汇总分为  区域间的汇总  和  外部汇总


2.地址汇总的类型和命令

虽然末梢区域可以通过防止某些LSA进入该区域,从而达到在一个非骨干的区域里节省资源的 目的,但相对于骨干区域,这些区域除节省资源外并没有做其他任何事情,同时一个区域内所有的 地址仍然会通告到骨干区域中。这种情形可以通过地址汇总来帮助解决,与末梢区域一样,地址汇 总也通过减少泛洪的LSA数量来达到节省资源的目的。

在Cisco的路由器上可以执行以下两种类型的地址汇总

①区域间路由汇总:

顺名思义是指在区城之间的地址汇总,这种类型的汇总通常是配置在ABR上的,配置命令如下 area  区域号   range   汇总的网段地址     汇总地址的子网掩码

②.外部路由汇总

外部路由汇总(External Route Surmarization)允许一组外部地址汇总为一条汇总地址,通过重 新分配注入OSPF区域中。这种类型的汇总通常是配置在ASBR路由器上的,配置命令如下,

       summary -address    汇总的网段地址    汇总地址的子网掩码

例子:


创作不易,求关注,点赞,收藏,谢谢~
