C++ socket epoll初识

1.为什么要使用epoll

就像下面所给出的代码一样，在简单的情况下S/C服务器只能同时处理一个客户端连接。

#include <stdio.h>
#include <sys/socket.h>
#include <arpa/inet.h>
#include <string.h>

int main() {
    int sockfd = socket(AF_INET, SOCK_STREAM, 0);

    struct sockaddr_in serv_addr;}
    bzero(&serv_addr, sizeof(serv_addr));
    serv_addr.sin_family = AF_INET;
    serv_addr.sin_addr.s_addr = inet_addr("127.0.0.1");
    serv_addr.sin_port = htons(8888);

    bind(sockfd, (sockaddr*)&serv_addr, sizeof(serv_addr));

    listen(sockfd, SOMAXCONN);

    struct sockaddr_in clnt_addr;
    socklen_t clnt_addr_len = sizeof(clnt_addr);
    bzero(&clnt_addr, sizeof(clnt_addr));

    int clnt_sockfd = accept(sockfd, (sockaddr*)&clnt_addr, &clnt_addr_len);

    printf("new client fd %d! IP: %s Port: %d\n", clnt_sockfd, inet_ntoa(clnt_addr.sin_addr), ntohs(clnt_addr.sin
_port));
    return 0;

}

在这个连接的生命周期里，绝大部分时间都是空闲的，活跃时间（发送数据和接收数据的时间）占比极少，这样独占一个服务器是严重的资源浪费。事实上所有的服务器都是高并发的，可以同时为成千上万个客户端提供服务，这一技术又被称为IO复用。

通常来说，实现处理tcp请求，为一个连接一个线程，在高并发的场景，这种多线程模型与Epoll相比就显得相形见绌了。epoll是linux2.6内核的一个新的系统调用，epoll在设计之初，就是为了替代select, poll线性复杂度的模型，epoll的时间复杂度为O(1), 也就意味着，epoll在高并发场景，随着文件描述符的增长，有良好的可扩展性。

在linux中

/proc/sys/fs/epoll/max_user_watches

表示用户能注册到epoll实例中的最大文件描述符的数量限制。

2.epoll原理

2.1 I/O多路复用

输入输出(input/output)的对象可以是文件(file)，网络(socket)，进程之间的管道(pipe)。在linux系统中，都用文件描述符(fd)来表示。

I/O 多路复用的本质，是通过一种机制（系统内核缓冲I/O数据），让单个进程可以监视多个文件描述符，一旦某个描述符就绪（一般是读就绪或写就绪），能够通知程序进行相应的读写操作。

select、poll 和 epoll 都是 Linux API 提供的 IO 复用方式。 Linux中提供的epoll相关函数如下：

int epoll_create(int size);
int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);
int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);

epoll_create: 创建一个epoll实例，文件描述符
epoll_ctl: 将监听的文件描述符添加到epoll实例中，实例代码为将标准输入文件描述符添加到epoll中
epoll_wait: 等待epoll事件从epoll实例中发生，并返回事件以及对应文件描述符l

2.2 Unix的IO模型

我们在进行编程开发的时候，经常会涉及到同步，异步，阻塞，非阻塞，IO多路复用等概念，这里简单总结一下。

Unix网络编程中的五种IO模型：

Blocking IO - 阻塞IO
NoneBlocking IO - 非阻塞IO
IO multiplexing - IO多路复用
signal driven IO - 信号驱动IO
asynchronous IO - 异步IO

对于一个network IO，它会涉及到两个系统对象：

Application 调用这个IO的进程
kernel 系统内核

那他们经历的两个交互过程是：

阶段1： wait for data 等待数据准备；阶段2： copy data from kernel to user 将数据从内核拷贝到用户进程中。

之所以会有同步、异步、阻塞和非阻塞这几种说法就是根据程序在这两个阶段的处理方式不同而产生的。

2.3 事件

2.3.1 可读与可写

可读事件，当文件描述符关联的内核读缓冲区可读，则触发可读事件。 (可读：内核缓冲区非空，有数据可以读取)

可写事件，当文件描述符关联的内核写缓冲区可写，则触发可写事件。 (可写：内核缓冲区不满，有空闲空间可以写入）

2.3.2 通知机制

通知机制，就是当事件发生的时候，则主动通知。通知机制的反面，就是轮询机制。

结合以上三条，epoll的通俗解释是：

当文件描述符的内核缓冲区非空的时候，发出可读信号进行通知，当写缓冲区不满的时候，发出可写信号通知的机制。

2.3.3 epoll事件触发

epoll事件有两种模型，边沿触发：edge-triggered (ET)，水平触发：level-triggered (LT)

水平触发（LT）

socket接收缓冲区不为空有数据可读读事件一直触发
socket发送缓冲区不满可以继续写入数据写事件一直触发

边缘触发（ET）

socket的接收缓冲区状态变化时触发读事件，即空的接收缓冲区刚接收到数据时触发读事件
socket的发送缓冲区状态变化时触发写事件，即满的缓冲区刚空出空间时触发读事件

边沿触发仅触发一次，水平触发会一直触发。

3.epoll处理高并发

IO复用的基本思想是事件驱动，服务器同时保持多个客户端IO连接，当这个IO上有可读或可写事件发生时，表示这个IO对应的客户端在请求服务器的某项服务，此时服务器响应该服务。在Linux系统中，IO复用使用select, poll和epoll来实现。epoll改进了前两者，更加高效、性能更好，是目前几乎所有高并发服务器的基石。

epoll主要由三个系统调用组成：

//int epfd = epoll_create(1024);  //参数表示监听事件的大小，如超过内核会自动调整，已经被舍弃，无实际意义，传入一个大于0的数即可
int epfd = epoll_create1(0);       //参数是一个flag，一般设为0，详细参考man epoll

创建一个epoll文件描述符并返回，失败则返回-1。

epoll监听事件的描述符会放在一颗红黑树上，我们将要监听的IO口放入epoll红黑树中，就可以监听该IO上的事件。

3.1 epoll数据结构

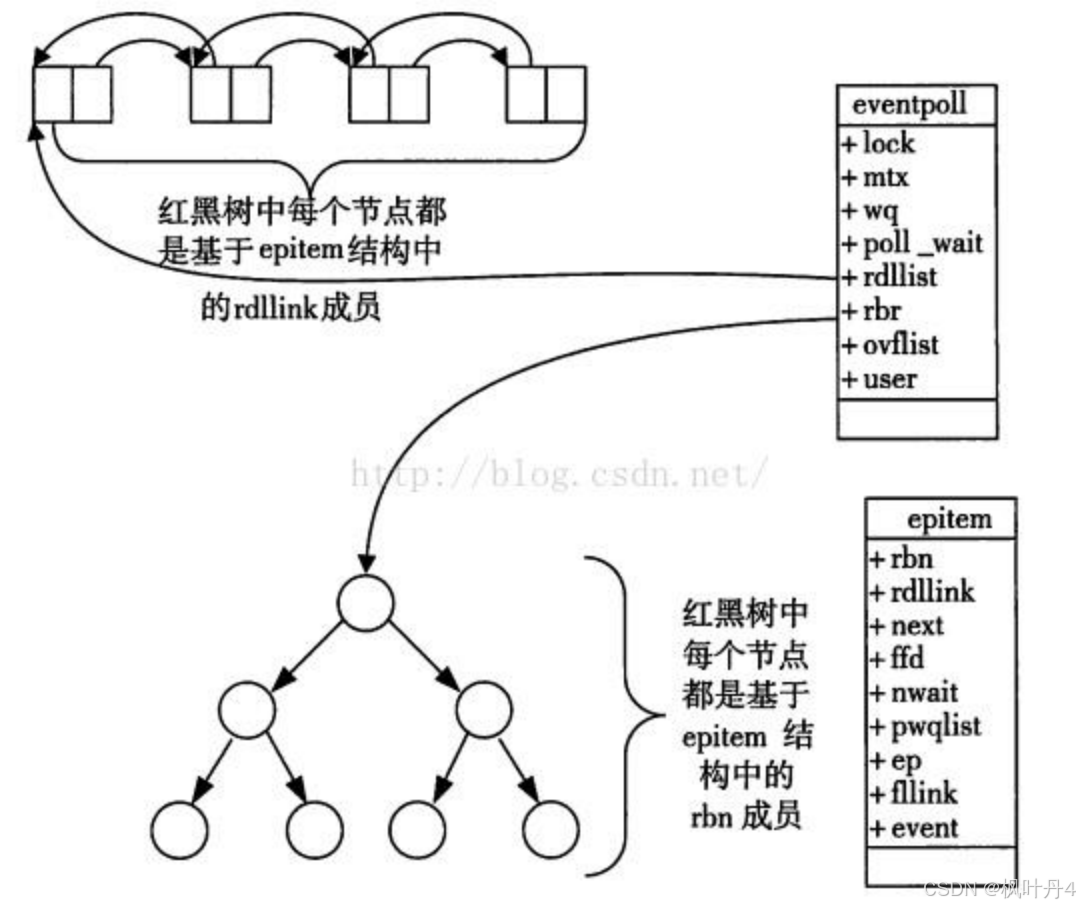

epoll 的核心数据结构是：1个红黑树和1个链表。还有3个核心API。如下图所示：

3.1.1 就绪列表

就绪列表引用着就绪的socket，所以它应能够快速的插入数据。

程序可能随时调用epoll_ctl添加监视socket，也可能随时删除。当删除时，若该socket已经存放在就绪列表中，它也应该被移除。（事实上，每个epoll_item既是红黑树节点，也是链表节点，删除红黑树节点，自然删除了链表节点）

所以就绪列表应是一种能够快速插入和删除的数据结构。双向链表就是这样一种数据结构，epoll使用双向链表来实现就绪队列（对应上图的rdllist）。

3.1.2 索引结构

既然epoll将“维护监视队列”和“进程阻塞”分离，也意味着需要有个数据结构来保存监视的socket。至少要方便的添加和移除，还要便于搜索，以避免重复添加。红黑树是一种自平衡二叉查找树，搜索、插入和删除时间复杂度都是O(log(N))，效率较好。epoll 使用了红黑树作为索引结构。

Epoll在linux内核中源码主要为 eventpoll.c 和 eventpoll.h 主要位于fs/eventpoll.c 和 include/linux/eventpool.h, 具体可以参考linux3.16。

下述为部分关键数据结构摘要, 主要介绍epitem 红黑树节点和eventpoll 关键入口数据结构，维护着链表头节点ready list header和红黑树根节点RB-Tree root。

/*
 * Each file descriptor added to the eventpoll interface will
 * have an entry of this type linked to the "rbr" RB tree.
 * Avoid increasing the size of this struct, there can be many thousands
 * of these on a server and we do not want this to take another cache line.
 */
struct epitem {
    union {
        /* RB tree node links this structure to the eventpoll RB tree */
        struct rb_node rbn;
        /* Used to free the struct epitem */
        struct rcu_head rcu;
    };

    /* List header used to link this structure to the eventpoll ready list */
    struct list_head rdllink;

    /*
     * Works together "struct eventpoll"->ovflist in keeping the
     * single linked chain of items.
     */
    struct epitem *next;

    /* The file descriptor information this item refers to */
    struct epoll_filefd ffd;

    /* Number of active wait queue attached to poll operations */
    int nwait;

    /* List containing poll wait queues */
    struct list_head pwqlist;

    /* The "container" of this item */
    struct eventpoll *ep;

    /* List header used to link this item to the "struct file" items list */
    struct list_head fllink;

    /* wakeup_source used when EPOLLWAKEUP is set */
    struct wakeup_source __rcu *ws;

    /* The structure that describe the interested events and the source fd */
    struct epoll_event event;
};

/*
 * This structure is stored inside the "private_data" member of the file
 * structure and represents the main data structure for the eventpoll
 * interface.
 */
struct eventpoll {
    /* Protect the access to this structure */
    spinlock_t lock;

    /*
     * This mutex is used to ensure that files are not removed
     * while epoll is using them. This is held during the event
     * collection loop, the file cleanup path, the epoll file exit
     * code and the ctl operations.
     */
    struct mutex mtx;

    /* Wait queue used by sys_epoll_wait() */
    wait_queue_head_t wq;

    /* Wait queue used by file->poll() */
    wait_queue_head_t poll_wait;

    /* List of ready file descriptors */
    struct list_head rdllist;

    /* RB tree root used to store monitored fd structs */
    struct rb_root rbr;

    /*
     * This is a single linked list that chains all the "struct epitem" that
     * happened while transferring ready events to userspace w/out
     * holding ->lock.
     */
    struct epitem *ovflist;

    /* wakeup_source used when ep_scan_ready_list is running */
    struct wakeup_source *ws;

    /* The user that created the eventpoll descriptor */
    struct user_struct *user;

    struct file *file;

    /* used to optimize loop detection check */
    int visited;
    struct list_head visited_list_link;
};

epoll使用RB-Tree红黑树去监听并维护所有文件描述符，RB-Tree的根节点。

调用epoll_create时，内核除了帮我们在epoll文件系统里建了个file结点，在内核cache里建了个红黑树用于存储以后epoll_ctl传来的socket外，还会再建立一个list链表，用于存储准备就绪的事件.

当epoll_wait调用时，仅仅观察这个list链表里有没有数据即可。有数据就返回，没有数据就sleep，等到timeout时间到后即使链表没数据也返回。所以，epoll_wait非常高效。而且，通常情况下即使我们要监控百万计的句柄，大多一次也只返回很少量的准备就绪句柄而已，所以，epoll_wait仅需要从内核态copy少量的句柄到用户态而已。

3.2 监听IO事件

epoll_ctl(epfd, EPOLL_CTL_ADD, sockfd, &ev);    //添加事件到epoll
epoll_ctl(epfd, EPOLL_CTL_MOD, sockfd, &ev);    //修改epoll红黑树上的事件
epoll_ctl(epfd, EPOLL_CTL_DEL, sockfd, NULL);   //删除事件

其中sockfd表示我们要添加的IO文件描述符，ev是一个epoll_event结构体，其中的events表示事件，如EPOLLIN等，data是一个用户数据union:

typedef union epoll_data {
  void *ptr;
  int fd;
  uint32_t u32;
  uint64_t u64;
} epoll_data_t;
struct epoll_event {
  uint32_t events;    /* Epoll events */
  epoll_data_t data;    /* User data variable */
} __EPOLL_PACKED;

epoll默认采用LT触发模式，即水平触发，只要fd上有事件，就会一直通知内核。这样可以保证所有事件都得到处理、不容易丢失，但可能发生的大量重复通知也会影响epoll的性能。如使用ET模式，即边缘触法，fd从无事件到有事件的变化会通知内核一次，之后就不会再次通知内核。这种方式十分高效，可以大大提高支持的并发度，但程序逻辑必须一次性很好地处理该fd上的事件，编程比LT更繁琐。注意ET模式必须搭配非阻塞式socket使用。

我们可以随时使用epoll_wait获取有事件发生的fd：

int nfds = epoll_wait(epfd, events, maxevents, timeout);

其中events是一个epoll_event结构体数组，maxevents是可供返回的最大事件大小，一般是events的大小，timeout表示最大等待时间，设置为-1表示一直等待。

在创建了服务器socket fd后，将这个fd添加到epoll，只要这个fd上发生可读事件，表示有一个新的客户端连接。然后accept这个客户端并将客户端的socket fd添加到epoll，epoll会监听客户端socket fd是否有事件发生，如果发生则处理事件。

3.3 epoll API

3.3.1 epoll_creat

 int epoll_create(int size)

内核会产生一个epoll 实例数据结构并返回一个文件描述符，这个特殊的描述符就是epoll实例的句柄，后面的两个接口都以它为中心（即epfd形参）。size参数表示所要监视文件描述符的最大值，不过在后来的Linux版本中已经被弃用（同时，size不要传0，会报invalid argument错误）

3.3.2 epoll_ctl

int epoll_ctl(int epfd， int op， int fd， struct epoll_event *event)

将被监听的描述符添加到红黑树或从红黑树中删除或者对监听事件进行修改

typedef union epoll_data {
void *ptr; /* 指向用户自定义数据 */
int fd; /* 注册的文件描述符 */
uint32_t u32; /* 32-bit integer */
uint64_t u64; /* 64-bit integer */
} epoll_data_t;
struct epoll_event {
uint32_t events; /* 描述epoll事件 */
epoll_data_t data; /* 见上面的结构体 */
};

对于需要监视的文件描述符集合，epoll_ctl对红黑树进行管理，红黑树中每个成员由描述符值和所要监控的文件描述符指向的文件表项的引用等组成。

op参数说明操作类型：

EPOLL_CTL_ADD：向interest list添加一个需要监视的描述符EPOLL_CTL_DEL：从interest list中删除一个描述符EPOLL_CTL_MOD：修改interest list中一个描述符struct epoll_event结构描述一个文件描述符的epoll行为。在使用epoll_wait函数返回处于ready状态的描述符列表时，

data域是唯一能给出描述符信息的字段，所以在调用epoll_ctl加入一个需要监测的描述符时，一定要在此域写入描述符相关信息events域是bit mask，描述一组epoll事件，在epoll_ctl调用中解释为：描述符所期望的epoll事件，可多选。常用的epoll事件描述如下：

EPOLLIN：描述符处于可读状态EPOLLOUT：描述符处于可写状态EPOLLET：将epoll event通知模式设置成edge triggeredEPOLLONESHOT：第一次进行通知，之后不再监测EPOLLHUP：本端描述符产生一个挂断事件，默认监测事件EPOLLRDHUP：对端描述符产生一个挂断事件EPOLLPRI：由带外数据触发EPOLLERR：描述符产生错误时触发，默认检测事件

3.3.3 epoll_wait

int epoll_wait(int epfd， struct epoll_event *events， int maxevents， int timeout);

阻塞等待注册的事件发生，返回事件的数目，并将触发的事件写入events数组中。

events: 用来记录被触发的events，其大小应该和maxevents一致

maxevents: 返回的events的最大个数处于ready状态的那些文件描述符会被复制进ready list中，epoll_wait用于向用户进程返回ready list。

events和maxevents两个参数描述一个由用户分配的struct epoll event数组，调用返回时，内核将ready list复制到这个数组中，并将实际复制的个数作为返回值。

注意，如果ready list比maxevents长，则只能复制前maxevents个成员；反之，则能够完全复制ready list。

另外，struct epoll event结构中的events域在这里的解释是：

在被监测的文件描述符上实际发生的事件。

参数timeout描述在函数调用中阻塞时间上限，单位是ms：

timeout = -1表示调用将一直阻塞，直到有文件描述符进入ready状态或者捕获到信号才返回；timeout = 0用于非阻塞检测是否有描述符处于ready状态，不管结果怎么样，调用都立即返回；timeout > 0表示调用将最多持续timeout时间，如果期间有检测对象变为ready状态或者捕获到信号则返回，否则直到超时。epoll的两种触发方式

epoll监控多个文件描述符的I/O事件。epoll支持边缘触发(edge trigger，ET)或水平触发（level trigger，LT)，通过epoll_wait等待I/O事件，如果当前没有可用的事件则阻塞调用线程。

select和poll只支持LT工作模式，epoll的默认的工作模式是LT模式。
