数据压缩 —— 一种基于LZ4算法的硬件加速的快速无损压缩

背景

近年来，随着物联网等场景的不断发展，一些问题也逐渐的暴露了出来，就比如嵌入式设备上的 CPU时钟频率，电源等资源都是有限的；对于部分设备来说可能换个时钟频率高的时钟、换个大的电池确实可以解决问题，但对于手机这种嵌入式移动设备来说，像是要做到便携、轻薄等等要求，体积就被限制住了，电源也因此被限制住了。

因此，需要一种基于硬件的压缩方法来解决这个问题。 大多数基于字典的自适应压缩方法都起源于 Lempel-Ziv 算法，就比如最快的压缩算法之一 LZ4。作者也就对 LZ4 进行了改进，并根据改进后的 LZ4 的压缩提出了一种硬件架构。

LZ4 分析

• LZ4 是 LZ77 的一个变种算法，是 Collet 在2011年提出的固定的（fixed），面向字节（byte-oriented）的算法。

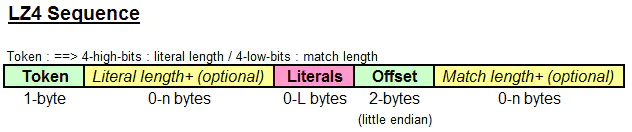

• LZ4 的伸缩数据如图所示，它由 令牌（Token） 、 字面量长度（Literal length） 、 偏移量（Offset） 和 匹配长度（Match length） 组成。

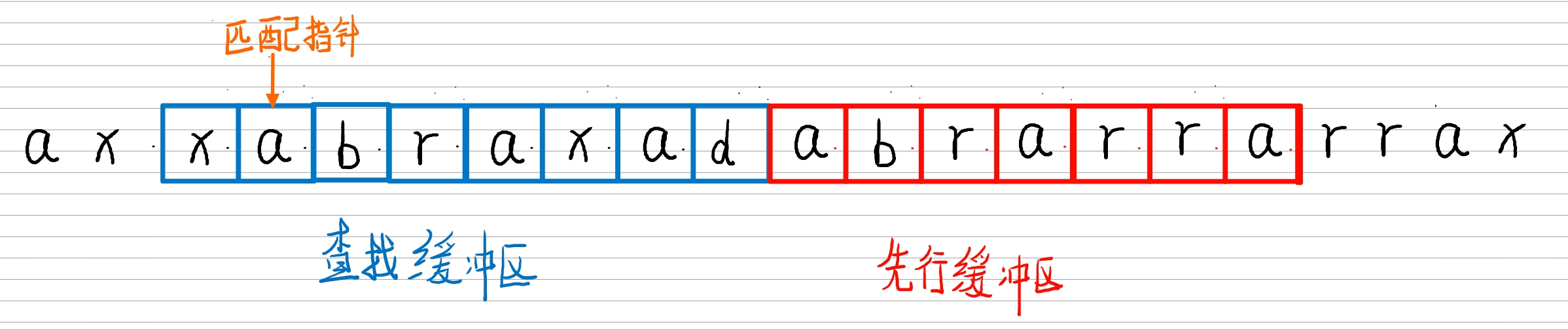

• LZ4 和 LZ77 类似，它有一个滑动窗口，由一个搜索缓冲区和一个向前查找缓冲区组成。
• LZ4 搜索之前没有压缩数据流中的重复数据，并用索引替换它。
• LZ4 通过哈希表来匹配数据，从而提高了压缩速度。

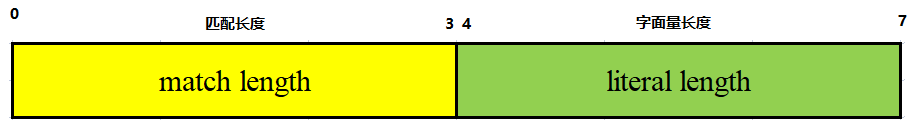

令牌（Token）

令牌（Token） 长一个字节，其中前4个字节为 字面量长度（Literal Length），其后四个字节为 匹配长度（Match Length）。

• Token[3:0] 表示 匹配长度，表示 0 ~ 15 的文字长度。
• Token[7:4] 表示 字面量长度，是比较不重要的位，匹配长度从0 ~ 15。

• Token [7:4] 的值如果为0，则代表没有文字。
• Token [7:4] 的值如果为15，则表示文字长度必须有从 0~255 的额外字节来表示字面量的完整长度。
• Token [3:0] 的如果值为0，则表示最小匹配长度为4，称为min match。
• 因此，Token [3:0] 的值从0到15意味着匹配长度值从4到19。如果Token[3:0]的值为15，则匹配长度中有更多字节。

字面量长度（Literal Length）

• 当Token[7:4]值为 15 时，字面值长度（Literal Length）就是额外的字节。
• 如果字面量长度为 0~254，则没有更多的字节。如果字面量长度是 255，在下一个字面量长度中有产生更多的字节。

偏移量（Offset）

• 偏移量（Offset）占用2字节，采用little-endian格式，它表示要复制的匹配的位置。
• 偏移值为 1 表示当前位置为 1 byte。最大偏移量为 65535。

匹配长度（Match Length）

• 匹配长度（Match Length）类似于上面说到的字面量长度（Literal Length）。
• 当Token[3:0]达到可能的最高值 15 时，额外的字节被添加到匹配长度中。

总结

• LZ4 总是为偏移量（Match Length）分配 2字节，但其实这对压缩比的性能影响不大。
• LZ4算法最初是为了在一般处理器上进行软件实现而提出的，因此在一些硬件上实现 LZ4 存在一定的约束。

改进的 LZ4

本文作者改进了数据格式的序列和哈希计算。

• 通过指定压缩单元的大小，可以优化哈希表的大小。
• 将压缩单元的大小设置为 4KB，可以为内存页进行优化并节省内部内存。

数据格式

这里作者改变了 LZ4 的首部（Header）和偏移量（Offset），下图分别是 改进后的 LZ4 与 LZ4 的格式。

首部（Header）

• 头部位于每个压缩单元的开头，包含压缩大小（Compressed Size）和原始标志（Raw Flag）。
• 如果压缩后的数据大小大于原始数据大小，则原始标志（Raw Flag） 则被标记为 1，原始数据将被添加在首部（Header）之后，压缩符号将不被添加，解压器也不需要解压该压缩单元。
• 在数据根本没有压缩的最坏情况下，原始标志（Raw Flag）使解压缩程序更快。
• 在最坏的情况下，压缩单元大小被添加到原始数据的头部大小中。

偏移量（Offset）

• 偏移量（Offset）由大小标志（Size Flag）和偏移量大小（Offset Size）组成。
• 大小标志（Size Flag）是最重要的位。如果大小标志值为 0，偏移量大小则使用 7 bit，即{offset [7]， offset[6:0]}。
• 如果大小标志值为 1，偏移量大小则使用 15 bit，即{offset [15]， offset[14:0]}。
• 偏移量大小表示匹配的位置，最大偏移大小值为32768。
• 可变偏移字节长度使我们的方法比LZ4有更好的压缩比。

哈希计算

• 哈希函数的目的 是将任意大小的数据映射到固定大小的数据。对于匹配检测，使用哈希表的搜索算法要比其他算法快得多。
• 理想的哈希表的大小是输入数据位乘以压缩单位字节的大小。 但是，由于哈希表的大小是有限的，因此哈希计算计算输入的比特数要比输入的比特数小。
• 哈希计算的性能取决于不同的输入得到相同结果的频率。
• LZ4的哈希计算算法基于Fibonacci哈希原理，计算公式如下：

• 上述公式中的IN为32位值，LZ4的哈希计算公式在硬件上实现复杂，并且计算周期长。于是作者改进了该哈希计算公式，公式如下：

• 这里压缩单元大小为4KB，改进后的公式被 12 bit 屏蔽，仅使用位操作就可以将32位输入映射到12位。因此，一个很小的硬件资源就足以计算改进后的哈希计算公式，并且只需要一两个周期。

建议的硬件架构

总模块

• 这里作者提出了一种建议使用的硬件架构。它主要由核心模块(压缩模块和解压缩模块)和高级微控制器总线体系结构（AMBA）接口组成，实现应用处理器的互连。
• 核心模块通过高级外设总线（APB）与处理器进行控制信号通信。输入数据和输出数据通过高级可扩展总线（AXI）处理。

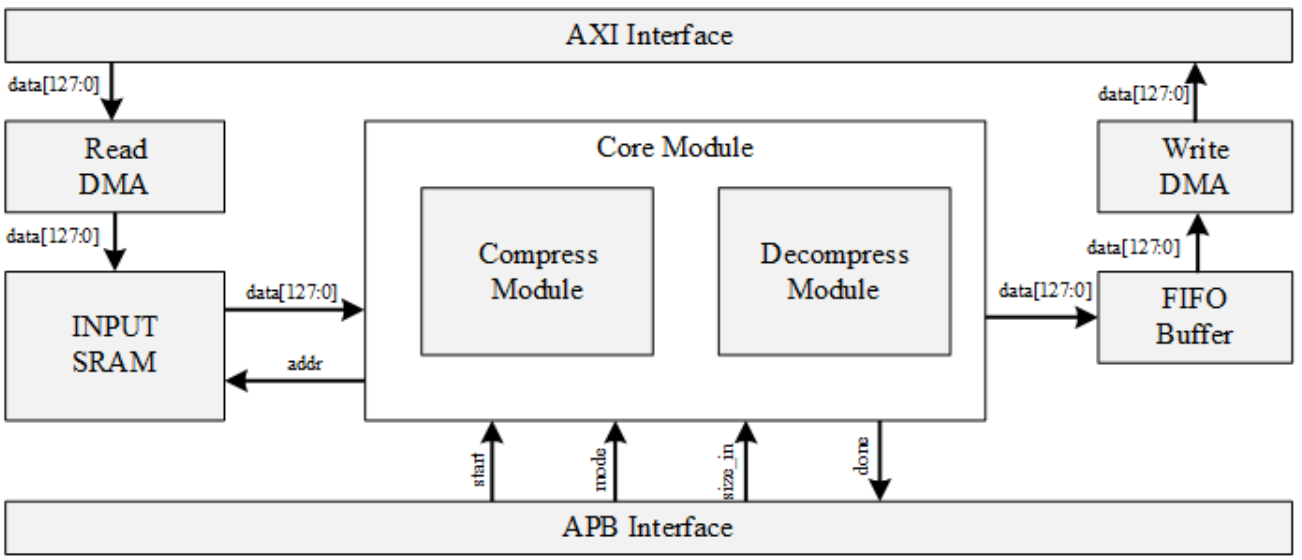

• 下图为总体的硬件架构：

• 下表描述了是各个模块的数量，面积以及总面积。

压缩模块

压缩模块主要由SRAM控制组件、哈希计算组件、字节匹配组件和流生成组件组成，下图为压缩模块的架构图。

• 为了避免数据输入的瓶颈，压缩模块将输入数据写入8个独立的SRAM。
• 之后压缩机从SRAM移位寄存器读取128 bit 数据。
• 对于每个 4 byte 的输入数据，哈希计算模块计算哈希值，读取哈希表来比较和更新索引。
• 如果在哈希表中搜索计算出来的哈希值，则移动到该位置并开始匹配字节。当匹配长度大于4时，因为哈希值已经从前面的文字计算出来了，此时可以跳过哈希计算。
• 压缩单元最后一次数据处理完毕后，压缩机检查压缩尺寸是否大于原始尺寸。如果大于原始尺寸，压缩模块将原始标志（Raw Flag） 设置到首部（Header）并输出原始数据。
• 当压缩内存数据时，对于未压缩的页，只将页头写入输出。在这种情况下，CPU读取头中的 原始标志（Raw Flag） ，解压时执行memcpy

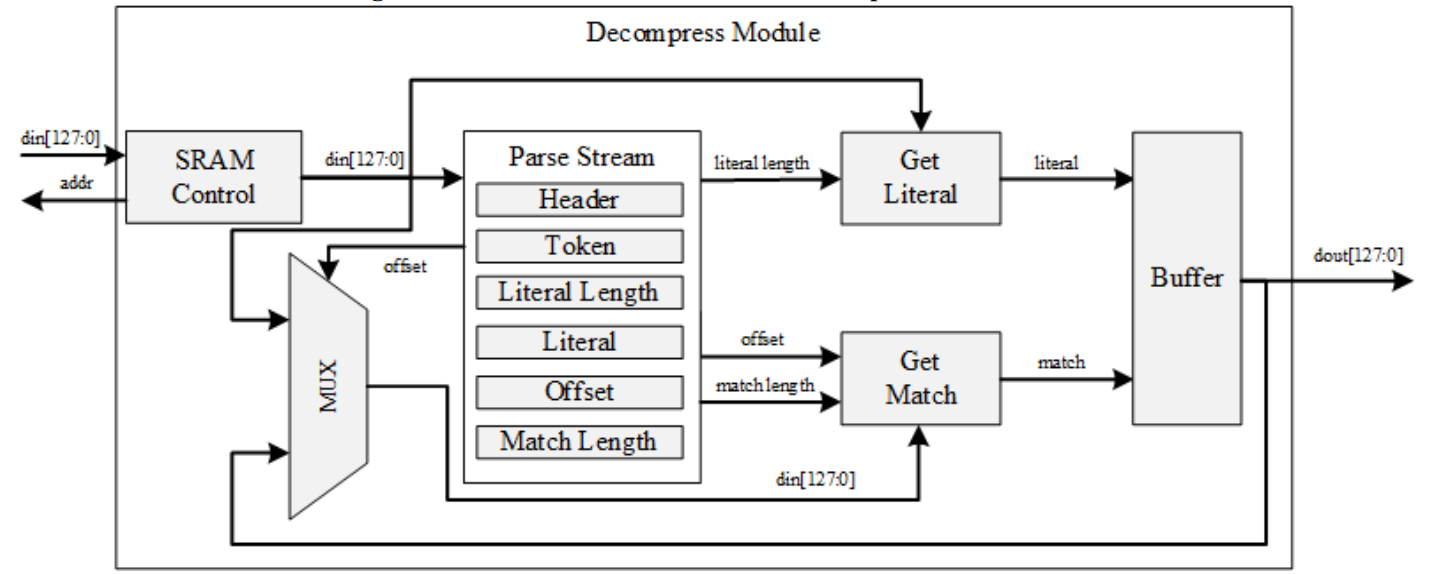

解压缩模块

解压缩模块比压缩模块简单，它主要由SRAM控制组件、流解析组件和缓冲区组件组成。

• 解析器流 通过从SRAM读取输入数据来解析报头和每个符号。
• 字面量 通过复制文字长度从输入数据中获得的
• 匹配部分 是通过匹配长度从已经解压的数据中的偏移位置复制的。
• 如果与当前数据的偏移距离太近，后续管道可能不会写入数据。因此便有了缓冲区来保存没有写入的数据。

实验及结果

在这里，作者将提出的设计与原来的 LZ4 进行了比较，并展示了压缩比与压缩速度以及各种数据类型之间的关系，这些数据类型包括二进制数据、文本数据、Android应用程序包、字体数据、JPEG图像以及 HTML页面数据。

本实验所提出设计运行在400MHz的处理环境下。数据的吞吐量也取决于总线条件，在考虑总线条件的情况下，要考虑整个模块的压缩速率。

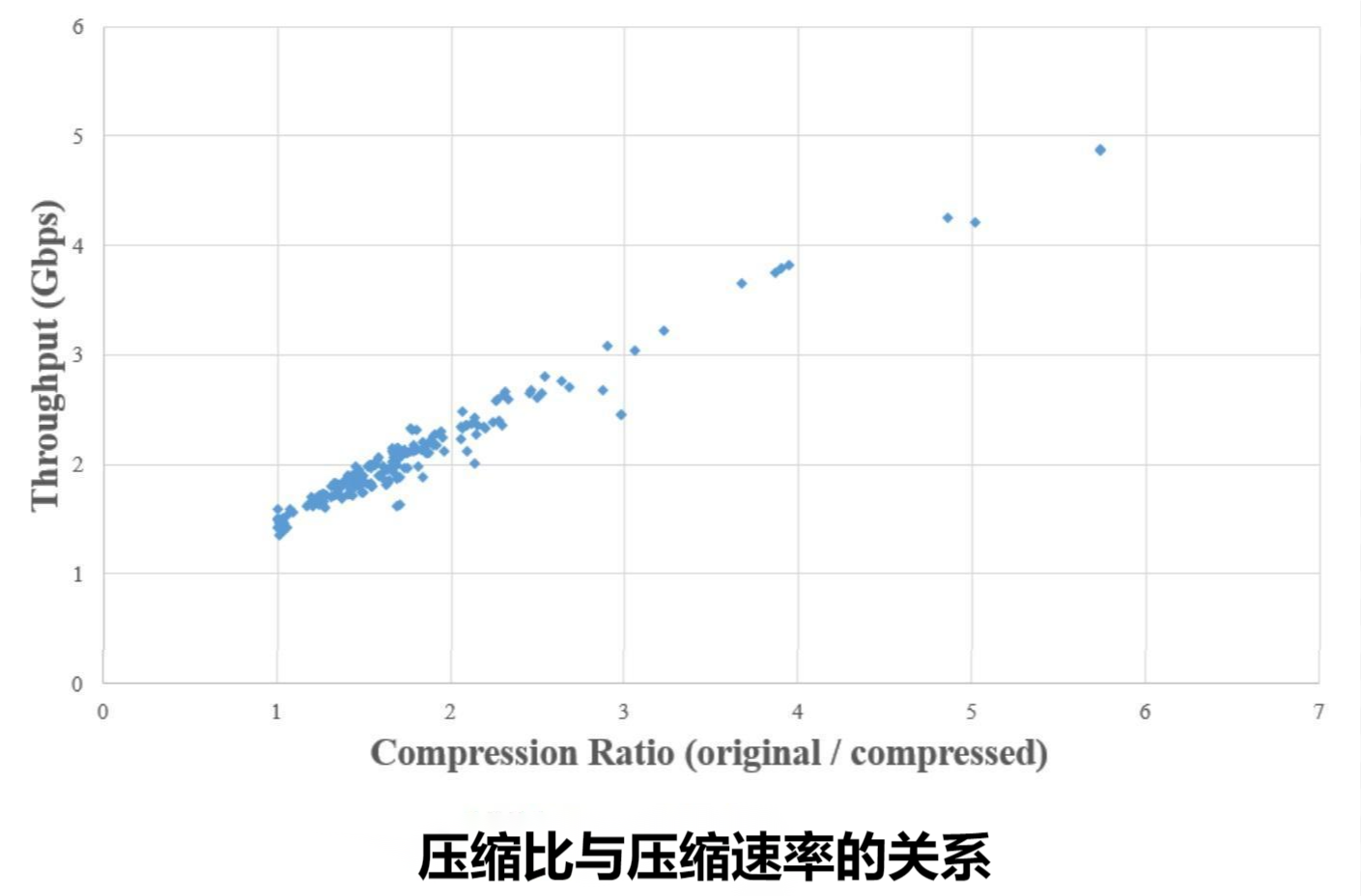

• 由图 【压缩比与压缩速度的关系】 可知，压缩比与压缩速率呈线性关系。
• 较低的压缩比意味着大多数的输入字节都被处理，因此压缩速率变慢。
• 相反地，压缩速率很快的情况下，将会跳过部分匹配的字节，压缩比会增大。
• 总的来说，压缩速率取决于压缩比，压缩速率也与压缩比呈正比。

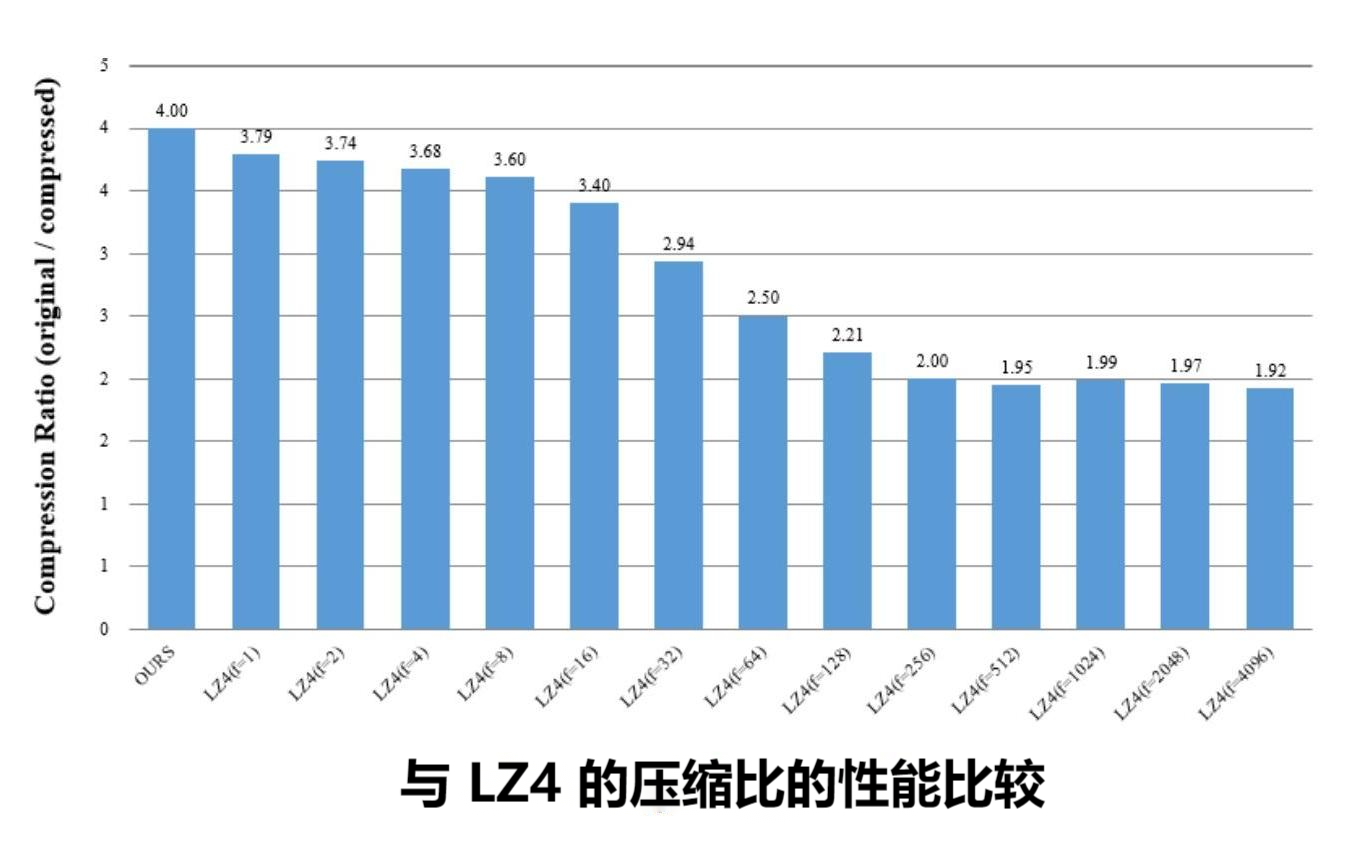

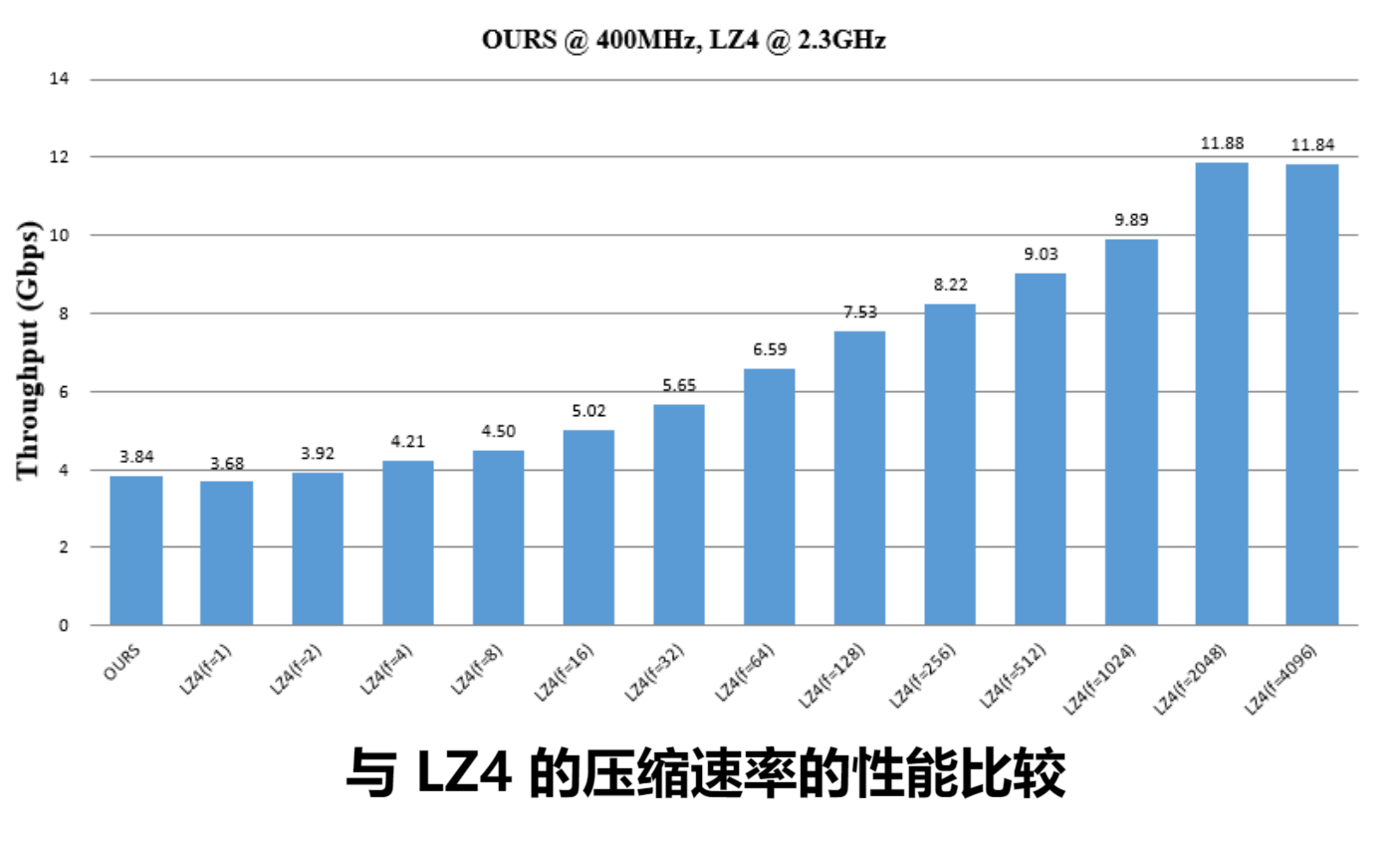

由于在LZ4中有一个加速选项，加速值越高，压缩越快；相应的，压缩比会降低。这里便有了与LZ4各加速方案进行了比较的实验在上述两图。

总结

本文提出了一种改进的 LZ4 算法 和硬件结构。可变长的偏移量、优化的哈希算法以及硬件流水线都提高了压缩速率和压缩比。

• 该设计可实现高达3.84Gbps的压缩吞吐量和高达4的压缩比。
• 它的压缩速度比 LZ4 算法快4%，比 LZ4 算法高5%，但它的最高时钟频率比LZ4慢。
• 文中所提出的硬件架构可以针对移动设备环境进行优化，因此它不仅可以用于压缩移动设备中的内部存储，还可以用于压缩RAM，从而有望提高内存性能。
• 该硬件架构还可以实现低电流驱动和低功耗驱动，从而提高电池寿命。
